SIMPLE SWITCHER易电源电源模块
发布时间：2011-3-1 00:45
发布者：1770309616
|
一、概览 应用简便的 SIMPLE SWITCHER® 易电源电源模块具备创新的封装，以及可提供同级产品中最佳的EMI及热性能。该电源模块可在宽阔的输入电压和负载电流范围下提供高效率，而且可与不同负载电流的模块接脚兼容。
LMZ系列的电源模块将一个闭磁式电感器与同步的DC-DC降压拓扑集成在一个使用简便的模块内，使它同时拥有同步开关稳压器的高效率和线性稳压器的精简特性，进而免除使用外部电感器，以及有助克服设计开关稳压器时的典型布局放置问题。 此外，全新的 SIMPLE SWITCHER 易电源 EXT (宽温)电源模块在低至-55˚ C的低温下仍可发挥一般电源模块的所有功能，而且通过严格的振荡和摇摆测试，确保可符合军用和工业标准的要求。
二、产品介绍 电源模块的规格 1、集成闭磁电感器 2、支持 3.3V、5V、12V、24V 3、标准输入电轨输出电压降低到 0.8V 4、负载电流可高达 5A 5、Enable、外部软启动及序列追踪功能 6、同级中最佳的热性能 7、低输出电压纹波 8、具备两个环境温度级： 标准： -40˚ 到 85˚ C 宽温： -55˚ 到 85˚ C 更大的温度范围 9、可与不同负载电流的器件接脚对接脚兼容 10、具备单一外露铜垫的精简封装 11、符合 EN55022 (CISPR22) B 类电磁波辐射的规定 12、符合 EN61000-4-3 防辐射工业标准

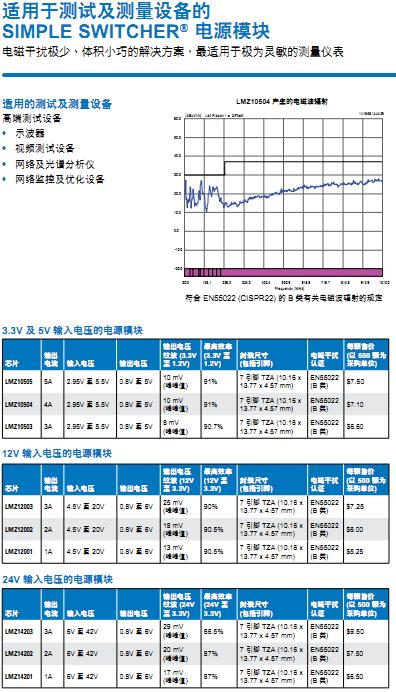

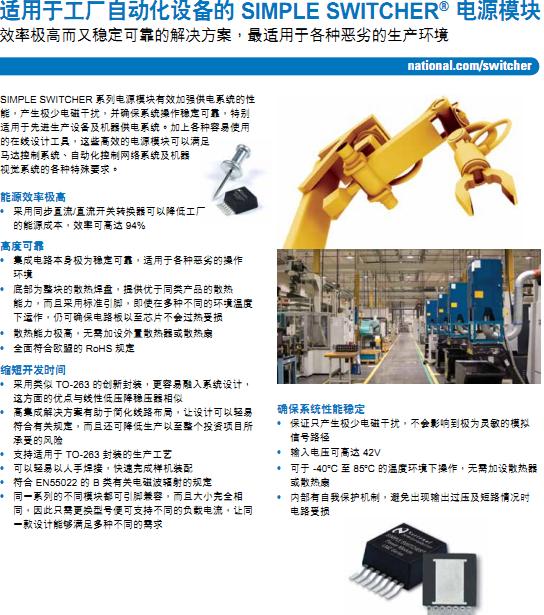

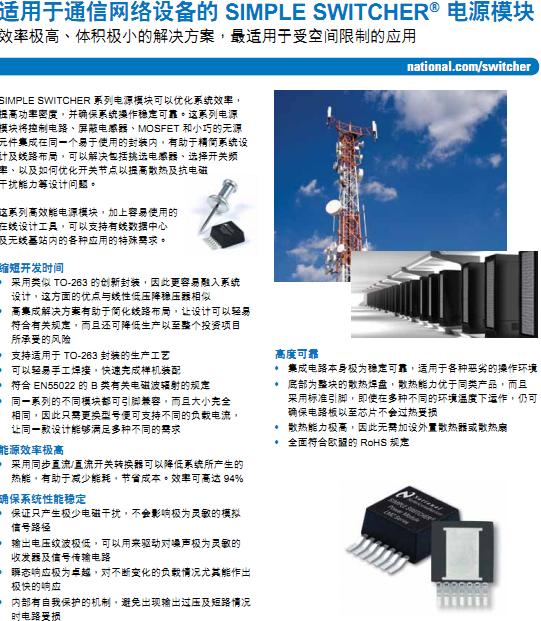

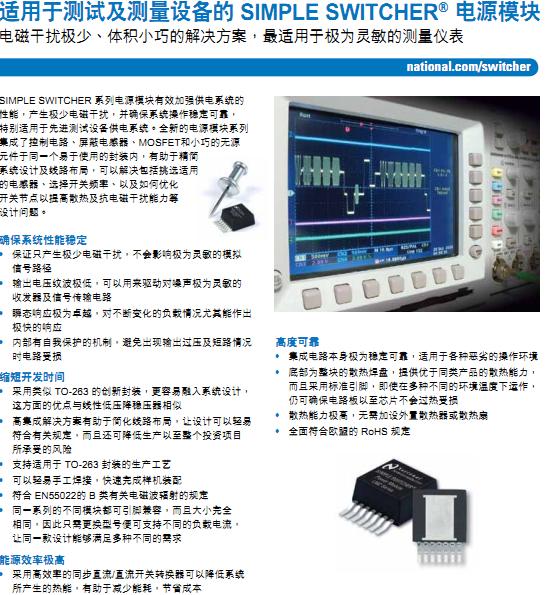

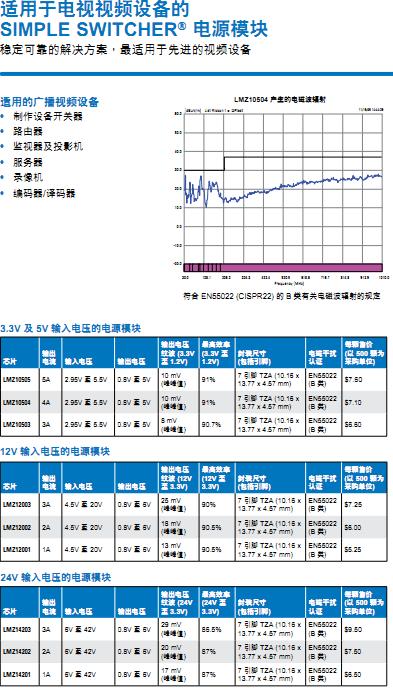

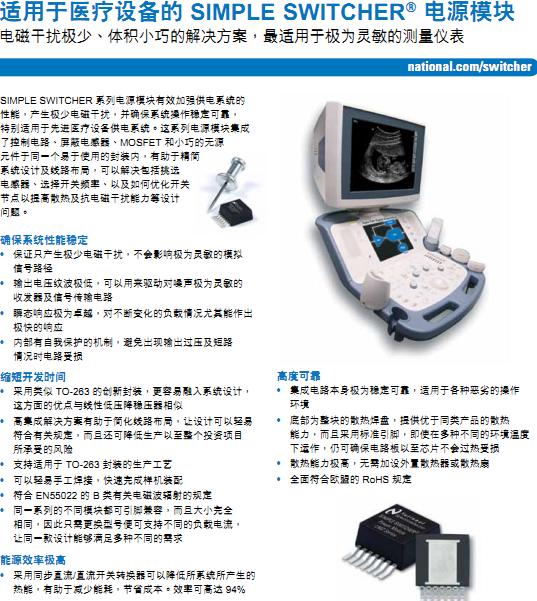

了解更多有关SIMPLE SWITCHER 易电源电源模块的主要市场：
SIMPLE SWITCHER© 易电源电源模块 业内领先的人集成封装 针对最大的简便性去研制，该专利申请中的封装技术包括一个外露的铜垫和标准的电路引脚，以便提升布置和热性能方面的效果。其中的单一外露底部有利原型在应用实验室制作，同时其细小的体积和引脚间距容许使用与 TO-263 封装一样的拾放制造工序。
极低的EMI 针对噪声敏感的应用而设计，SIMPLE SWITCHER 易电源电源模块具备一个优化的内部布置，当中内置了一个屏蔽式电感器和一个输入滤波电容器，以降低噪声和EMI。电源模块的引脚分配可容许输入及输出电容器的位置尽量靠近封装，以便减少高di/dt电流路径的流经面积。

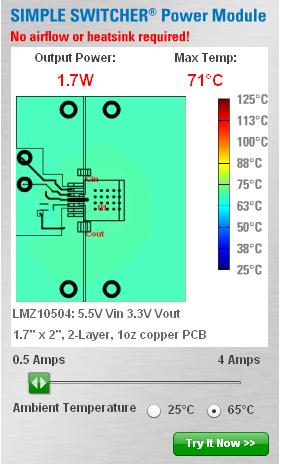

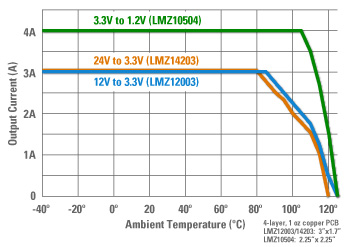

同级中最佳的热性能表现 SIMPLE SWITCHER 易电源的热性能十分优越，无需任何的气流要求，配合其低的操作温度和系统产生的热力较少，使电源模块成为一个可靠及耐用的解决方案。此外，单一外露铜底配合高效的散热技术促使无需使用外部散热器或风扇，确保模块能够在-40˚C 到 85˚C的环境温度下正常操作 (也可提供 -55˚ C 环境温度的宽温版) ，进而降低设计的复杂度和成本。

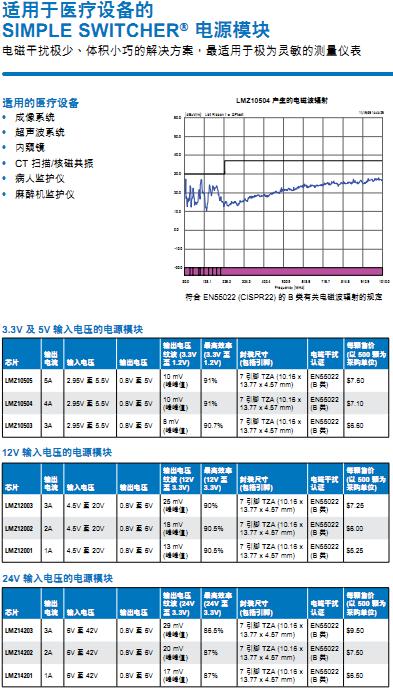

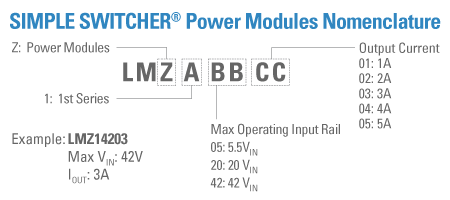

SIMPLE SWITCHER 易电源电源模块选择表

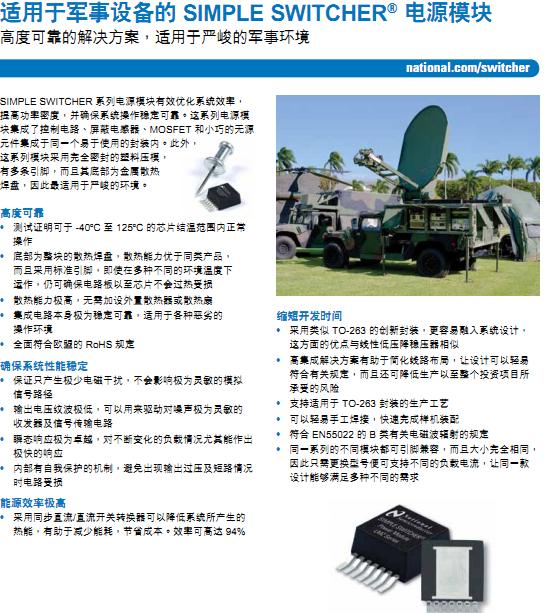

三、EXT 产品 SIMPLE SWITCHER® 易电源宽温 (EXT) 电源模块 SIMPLE SWITCHER EXT 易电源电源模块可在极端的环境下提供优秀的性能，配合低至 -55˚ C 的更宽阔环境温度范围，加上通过严格的振荡和摇晃测试，使该器件符合军用和工业的标准要求。 军事 使用在完全密封的塑料封装，使 EXT 电源模块只在外面露出引脚和一个金属底部，十分适合使用到苛刻的工作环境。 工业 低电磁干扰、优秀的热性能和高可靠性，促使时下尖端的生产设施发挥其最高的性能。
更快的开发时间
强劲的系统性能
四、电路板 示范板
SIMPLE SWITCHER 易电源电源模块示范板是针对最小的板空间和使用简便性来优化。配上集成屏蔽电感器、陶瓷化的电容器设计，以及同时在电路板两面放置最少量的外部无源组件，使到该电源模块示范板在高功率密度电源供应器设计方面的表现十分卓越。另外，该电源模块在使用上十分简便，尤其在板布置的要求方面，只需一块两夹层的一盎司铜箔印刷电路板便可完成整个设计。 功能特点
评估板
SIMPLE SWITCHER 易电源电源模块评估板是针对最高性能及最大灵活性来优化，透过添加额外的陶瓷及铝质滤波电容器，使到电源模块评估板表现出低输出纹波及快速瞬态响应的性能，以及降低了器件所放射出来的EMI干扰。另外，由于板上的无源组件不仅体积小而且放置简便，设计人员可轻松地调节输出电压；优化控制环路电路；以及微调滤波器电容。最后，两夹层的一盎司铜箔印刷电路板更将电源模块的热性能进一步提升。 功能特点
设计资源及订购信息的连结
|
