Diodes推出 GPIO 端口扩充器,能为任何周边装置提供 I2C 接口与电位转换

发布时间:2019-3-27 14:24    发布者:eechina
关键词: 扩充器 , I2C , PI4IOE5V6416 , GPIO

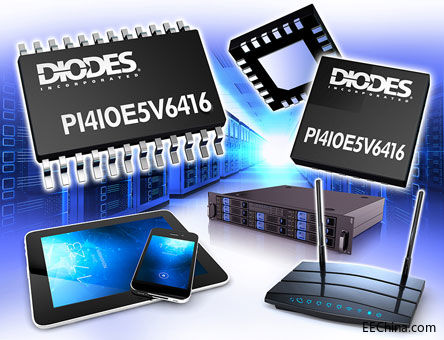

Diodes 公司推出 PI4IOE5V6416 16 位 I/O 扩充器,其能透过 I2C 接口存取并控制输出入电压介于 1.8V 至 5V 的任何数字装置。PI4IOE5V6416 提供超低功率的解决方案,能使用无所不在的 I2C 接口扩充微处理器、微控制器、ASSP、ASIC 或 FPGA 上的 GPIO。透过 16 个可独立设定的 I/O,开发人员便能轻松将 I2C 接口新增到如键盘、按钮开关或数字传感器等旧型周边装置。I2C 总线适用高速与标准两种模式。


透过写入到相关缓存器内的方式,便能将 PI4IOE5V6416 上的 16 个端口分别设定为输入或输出。所有 I/O 脚位均具备推挽式 FET 组态:设定为输入时,FET 将关闭;设定为输出时,对应的 FET 将提供低阻抗路径至 VDD(P) 或 VSS。每个端口亦具备可设定的上拉或下拉电阻器和可设定的输出电流。设定为输入时,每个脚位还提供可设定的闩锁。

PI4IOE5V6416 在主机与输出之间提供弹性的双向电压电位转换,是最适合用来连接作业电压高达 5.5V 的旧型数字装置与供应电压最低 1.65V 的现代化主机之解决方案。

除了提供双向电压电位转换和有高设定能力的 I/O,PI4IOE5V6416 亦提供可屏蔽的漏极开路式低态有效中断输出,可设定为在 16 个 GPIO 中任一状态变化时触发。这项强大功能有很多可能的用途,像是可利用特定条件来启动系统层级的动作,如此主机便不需要持续轮询周边装置。

PI4IOE5V6416 拥有极低的待机消耗电流,5V 时仅 1.5µA,3.3V 时仅 1.0µA。在 I2C 总线速度 400kHz 和供应电压 1.65 至 2.3V 下连续读取缓存器时,作用中消耗电流典型值为 20µA (最高 45µA)。

PI4IOE5V6416 以 24 脚位的 TQFN (PI4IOE5V6416LE) 或 24 脚位的 TSSOP (PI4IOE5V6416ZDE) 封装提供。

详细信息请参阅 www.diodes.com
