瞬态抑制二极管与稳压二极管区别比较
发布时间：2019-3-22 15:10
发布者：xunavc
|
稳压二极管(Zener Diod 齐纳二极管) A原理:它工作在电压反向击穿状态,当反向电压达到并超过稳定电压时,反向电流突然增大,而二极管两端电压恒定B分类 从稳压高低分:低压稳压二极管(<40V); 高压稳压二极管(>200V)

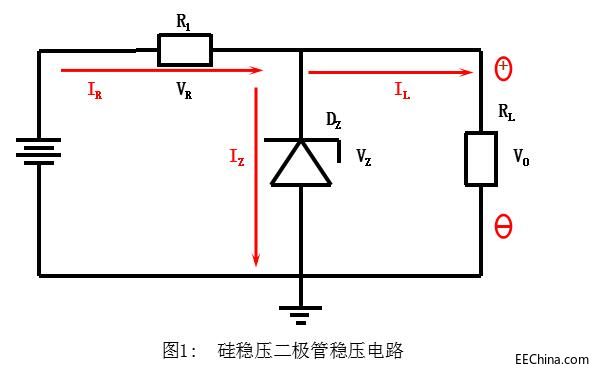

从材料分:N型  型C.主要参数 ①稳定电压VZ:在规定的稳压管,反向工作电流IZ下,所对应的反向工作电压。 ②稳定电流IE ③动态电阻rZ ； ④最大耗散功率 PZM ⑤最大稳定工作电流 IZmax 和最小稳定工作电流 IZmin⑥温度系数at,温度越高,稳压误差越大 D.用途 ①对漏极和源极进行钳位保护 硅稳压二极管稳压电路 它是利用稳压二极管的反向击穿特性稳压的,由于反向特性陡直,较大的电流变化，只会引起较小的电压变化。 瞬态抑制二极管简称TVS (Transient Voltage Suppressor)1.特点: 在规定的反向应用条件下,当承受一个高能量的瞬时过压脉冲时,其工作阻抗能立即降至很低的导通值,允许大电流通过,并将电压箝制到预定水平,从而有效地保护电子线路中的精密元器件免受损坏。反映速度快(为pS级), 体积小，箝位电压低，可靠性高双向TVS适用于交流电路,单向TVS一般用于直流电路。
2.分类: 按极性分为单极性和双极性两种 3. 符号: Symbol 6.TVS 的主要参数 ① VBR :Reverse Breakdown Voltage (反向崩溃电压即击穿电压)定义: 当TVS 流过规定的1mA 电流（ IR ）时,测德TVS 两极间的电压VBR 是TVS 最小的雪崩电压。25℃时,在这个电压之前,TVS 是不导通的, 当瞬态电压超过VBR ,瞬态电压抑制二极管便产生崩溃把瞬态电压抑制在某个水平, 提供瞬态电流一个超低电阻通路,让瞬态电流透过瞬态电压抑 制二极管被引开, 避开被保 护元件。 ② IR: Reverse Leakage Current (反向漏电电流)当最大反向工作电压施加到TVS上时,TVS管有一个漏电流IR,一般都会有10-100μA的反向漏电电流。当TVS用于高阻抗电路时,这个漏电流是一个重要的参数。 ③ VRWM: 最大反向工作电压 (Reverse Stand-off Voltage:可承受的反向电压)是器件反向工作时，在规定的IR下，器件两端的电压值。此时二极管为不导通之状态，通常VRWM=（0.8~0.9）VBR。使用时,应使VRWM不低于被保护器件或线路的正常工作电压。 ④ VC(max ):最大箝位电压(TVS diode Clamping Voltage :抑制电压)在脉冲峰值电流Ipp 作用下,器件两端的最大电压值称为最大箝位电压。使用时,应使VC(max )不高于被保护器件的最大允许安全电压。最大箝位电压与击穿电压之比称为箝为系数。即:箝位系数=VC(max )/VBR一般箝位系数为1.3左右。 ⑤ Cj:TVS diodeJunction Capacitance (瞬态二极管的电容值)TVS的电容由硅片的面积和偏置电压来决定,电容在零偏情况下,随偏置电压的增加,该电容值呈下降趋势。电容的大小会影响TVS器件的响应时间。瞬态电压抑制二极管的电容值越大对电路的干扰越大, 形成噪音越大或衰减 讯号强度越大, 对于数据/讯号频率越高的回路,电容值不大于10pF。 ⑥ IPP:最大的峰值脉冲电流。 在反向工作时,在规定的脉冲条件下,器件允许通过的最大脉冲峰值电流。 ⑦ PPR:反向脉冲峰值功率。 TVS的PPR取决于脉冲峰值电流IPP和最大箝位电压VC,除此以外,还和脉冲波形、脉冲时间及环境温度有关。 8. 检测二极管的方法 用万用表R×1k挡测量管子的好坏 ①对单极型的TVS,按照测量平凡二极体的方法,可测出其正、反向电阻， 一般正向电阻为4k5左右,反向电阻为无限大 。 ②对双向极型的TVS,任意调换红、黑表笔测量其两引脚间的电阻值均应为无限大,否则,申明管子机能不良或已经损坏。 9. TVS在电路应用中的典型例子: 直流电中选用举例: 整机直流工作电压12V,最大允许安全电压25V（峰值）,浪涌源的阻抗50MΩ,其干扰波形为方波,TP=1MS,最大峰值电流50A。 交流电路应用举例： 直流线路采用单向瞬变电压抑制二极管,交流则必须采用双向瞬变电压抑制二极管。交流是电网电压,这里产生的瞬变电压是随机的,有时还遇到雷击（雷电感应产生的瞬变电压）所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。 直流电压则按1.1～1.2倍来选取TVS管的最大反向工作电压VRWM。下图给出了一个微机电源采用TVS作线路保护的原理图1.在进线的220VAC处加TVS管抑制220V交流电网中尖峰干扰。 2. 在变压器进线加上干扰滤波器,滤除小尖峰干扰。 3 .在变压输出端VAC=20V处又加上TVS管,再一次抑制干扰。 4 .到了直流10V输出时还加上TVS管抑制干扰。 瞬态二极管ESD5Z12T1G http://www.dzsc.com/ic-detail/9_1353.html的参数 不同频率时的电容：55pF@1MHz 供应商器件封装：SOD-523 制造商标准提前期：20 周 功率-峰值脉冲：240W 包装：剪切带（CT） ,带卷（TR） 单向通道：1 安装类型：表面贴装(SMT) 封装/外壳：SC-79，SOD-523 工作温度：-55°C~150°C（TJ） 应用：汽车级 湿气敏感性等级（MSL）：1（无限） 击穿电压（最小值）：14.1V 最大反向工作电压：12V（最大） 钳位电压VC：25V 峰值脉冲电流（Ipp）：9.6A（8/20?s） 电源线路保护：无 类型：齐纳 系列：汽车级，AEC-Q101 零件状态：在售 系列：汽车级，AEC-Q101 类型：齐纳 单向通道：1 电压-反向关态（典型值）：12V（最大） 电压-击穿（最小值）：14.1V 电压-箝位（最大值）@Ipp：25V 电流-峰值脉冲（10/1000?s）：9.6A（8/20?s）功率-峰值脉冲：240W电源线路保护：无 应用：汽车级 不同频率时的电容：55pF @ 1MHz 工作温度：-55°C ~ 150°C（TJ） 安装类型：表面贴装 封装/外壳：SOD-523 封装/外壳：SC-79，SOD-523 电压 - 反向关态（典型值）：12V（最大） 电压 - 击穿（最小值）：14.1V 电压 - 箝位（最大值）@ Ipp：25V |
