明远智睿MY-SAMA5 Linux-3.18 测试手册（1）

myzr123 · 发表于 2019-2-25 16:12:33

明远智睿MY-SAMA5 Linux-3.18 测试手册

1  测试前的准备
1）请按照《Linux快速启动手册》中的“Linux快速启动” -> “连接设备”进行连接。
2）请按照《Linux快速启动手册》中的“Linux快速启动” -> “启动设备”进行启动。

2  测试项目
2.1  网口测试
MY-SAMA5-EK200支持双网口（1个百兆网口，一个千兆网口）。

2.1.1  测试说明
第1个以太网口位置底板正面“J3”，第2个以太网口位置底板正面“J2”。

2.1.2  测试方法
1）测试第1个以太网口（百兆网口）
连接网线：用网络连接评估板“J3”与计算机网口

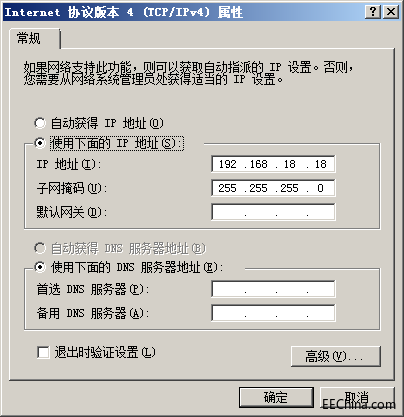

设置计算机IP：设置计算机网口IP为192.168.18.18
MY-SAMA5 Linux-3.18 测试手册2.1.2.1.png

设置评估板IP：
＃ ifconfig eth0 192.168.18.81 ＃ configure the eth0
＃ ifconfig eth1 down
执行测试命令：
＃ ping 192.168.18.18 -c 2 -w 4 ＃ send ICMP to HOST
观察测试结果：系统会输出类似如下信息：
--- 192.168.18.18 ping statistics ---
2packets transmitted, 2 packets received, 0% packet loss
测试结果：“0% packet loss”表示测试通过
附图
MY-SAMA5 Linux-3.18 测试手册2.1.2.2.png

2）测试第2个以太网口（千兆网口）
连接网线：拔下第1个网口的网线接口插入到评估板“J2”，网线另一端保持与计算机网口相连。
设置计算机IP：设置计算机网口IP为192.168.18.18（如已经设置过可执行下一步骤）。
设置第2个网口IP：
＃ ifconfig eth1 192.168.18.82 ＃ configure the eth1
＃ ifconfig eth0 down
设置后系统会输出第2个网口的工作状态信息，类似如下：
macb f0028000.ethernet eth1: link up (1000/Full)
执行测试命令：
＃ ping 192.168.18.18 -c 2 -w 4 ＃ send ICMP to HOST
观察测试结果：系统会输出类似如下信息：
--- 192.168.18.18 ping statistics ---
2packets transmitted, 2 packets received, 0% packet loss
测试结果：“0% packet loss”表示测试通过
附图
MY-SAMA5 Linux-3.18 测试手册2.1.2.3.png

2.2  USB测试
2.2.1  测试说明
MY-IMX6-EK200有2个USB HOST接口，位于底板正面“J8”。

2.2.2  测试方法
1）开始测试
将USB设备插入底板USB接口，系统会输出类似如下信息：
usb *-*.*: new high-speed USB device number * using atmel-ehci
……
2）测试结束
将USB设备从底板拔出，系统会输出类似如下信息：
usb *-*.*: USB disconnect, device number *

2.2.3  附图
MY-SAMA5 Linux-3.18 测试手册2.2.3.1.png

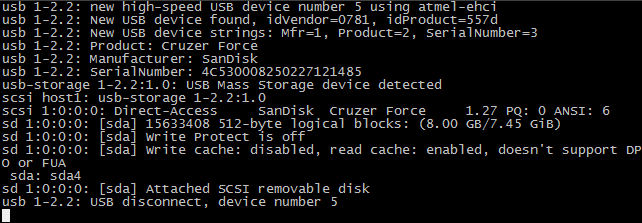

说明：在USB口上插拔U盘时，系统输出信息类似如下：

2.3  SD卡接口测试
2.3.1  测试说明
SD卡接口位于底板背面“J29”。

2.3.2  开始测试
1）往SD卡槽插入设备
插入SD卡到底板SD卡接口。系统输出以下信息（见附图）即表示SD接口正常：
mmc*: new high speed SD card at address ****
……
2）从SD卡槽弹出设备
再次住SD卡槽按下SD卡，底板会弹出SD卡。系统输出以下信息（见附图）表示SD卡接口弹出正常：
mmc*: card **** removed
3）结束测试
SD卡弹出后拨出SD卡即结束测试。

2.3.3  附图
MY-SAMA5 Linux-3.18 测试手册2.3.3.1.png

2.4 LED（GPIO）测试
2.4.1 LED（GPIO）定义
在MY-SAMA5-EK200底板正面有4个LED，详细如下：
MY-SAMA5 Linux-3.18 测试手册2.4.1.1.png

2.4.2 led-default测试
led-default对应D12。系统启动完成后，该LED默认被点亮，通常可用作供电指示。就是说在用户没有控制该指示灯的情况下，亮表示设备通电（即电源工作正常）。当然，用户也可以控制该指示灯的亮灭，但这时候灯灭与电源是否工作不存在关联。
控制命令如下：
＃ echo 0 > /sys/class/leds/default/brightness
＃ echo 1 > /sys/class/leds/default/brightness
MY-SAMA5 Linux-3.18 测试手册2.4.2.1.png

2.4.3 led-heartbeat
led-heartbeat对应D13。系统启动后，该LED闪烁，该LED的状态可表示CPU的工作状态。闪烁表示CPU工作正常。常亮或常灭表示CPU工作不正常（即可能是CPU不工作了）。

2.4.4 led-gpio测试
led-gpio对应D14。系统启动后，该LED默认保持常灭的状态。进入系统后，我们可通过指令来控制该LED的亮灭。
该LED使用的CPU引脚为PE3，在系统中表现由/sys/class/leds/gpioE3/目录下相关的文件表示它的属性。
控制指令如下：
＃ echo 1 > /sys/class/leds/gpioE3/brightness
＃ echo 0 > /sys/class/leds/gpioE3/brightness
MY-SAMA5 Linux-3.18 测试手册2.4.4.1.png

2.4.5 led-timer测试
led-timer对应D15。这主要演示GPIO作为timer信号。
在系统中由/sys/class/leds/timer/目录下相关的文件表示它的属性。
我们可能通过设置delay来控制该GPIO高低电平保持的时间。
控制指令如下：
＃ echo 1000 > /sys/class/leds/timer/delay_off
通过delay_off控制低电平保持的时间，1000即1000ms
＃ echo 2000 > /sys/class/leds/timer/delay_on
通过delay_on控制低电平保持的时间，2000即2000ms
执行上面两条指令后，我们看到的效果是：D15灭1秒后，亮2秒，如此循环。
MY-SAMA5 Linux-3.18 测试手册2.4.5.1.png

2.5 串口测试
MY-SAMA5-EK200评估板有6个串口，其中5个为用户串口，1个为调试串口（位于底板正面“P1”位置）。
MY-SAMA5 Linux-3.18 测试手册2.5.0.1.png

在串口测试中我们测试5个用户串口。

2.5.1 测试说明
测试方法说明：
采用串口自发自收的方式进行。
测试结果说明：
通过测试程序向串口发送字符串，并输出串口接收到的字符串。

【下章节为明远智睿MY-SAMA5 Linux-3.18 测试手册（2）】
