2.8  GPIO-KEY测试
2.8.1  接口属性


2.8.2  测试方法
1）执行测试程序
在终端下键入命令执行测试，示例如下：
＃ evtest
2）选择测试设备
Select the device event number [0-2]: 2
输入“gpio-keys”对应的序号，这里是2

3）进行交互测试

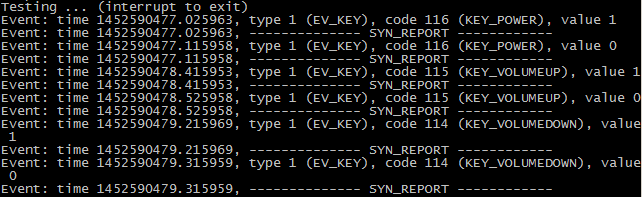

在终端会看到“Testing ... (interrupt to exit)”，这时我们按下或松开SW4、SW3、SW2。会看到如下类似信息：
Event: time 1452590477.115958, type 1 (EV_KEY), code 116 (KEY_POWER), value 0
Event: time 1452590477.115958, -------------- SYN_REPORT ------------
Event: time 1452590478.415953, type 1 (EV_KEY), code 115 (KEY_VOLUMEUP), value 1
其中“value 1”信息是在按键被按下的时候被输出，“value 0”信息是在按键被松开的时候被输出。

3）结束测试
按计算机上的“Ctrl”+“C”可结束按键测试程序。

2.9  串口测试
MY-IMX6-EK200共5个串口，其中1个调试串口，4个用户串口。
MY-IMX6-EK314共5个串口，其中1个调试串口，4个用户串口。

2.9.1  用户串口属性

提示：这里列出串口的收发管脚，串口其它管脚的定义请看原理图。

2.9.2  串口测试
1）测试说明
测试方法说明：
采用串口自发自收的方式进行。
测试结果说明：
通过测试程序向串口发送字符串，并输出串口接收到的字符串。
注意：串口测试需要短接评估板的管脚，如果不确定自己能正确短接的请找硬件工程师支持，否则可能会损坏评估板。
2）进入测试程序目录
＃ cd ~/my-demo/linux-3.14.52
3）UART2测试
准备测试
短接串口2的发送发接收管脚（J1的9和10号）。
执行测试命令
＃ ./uart.out /dev/ttymxc1 "www.myzr.com.cn"
测试结果附图

4）UART3测试
准备测试
短接串口3的发送发接收管脚（J1的12和13号）。
执行测试命令
＃ ./uart.out /dev/ttymxc2 "www.myzr.com.cn"
测试结果附图

5）UART4测试
准备测试
短接串口4的发送发接收管脚（J1的15和17号）。
执行测试命令
＃ ./uart.out /dev/ttymxc3 "www.myzr.com.cn"
测试结果附图

6）UART5测试
准备测试
短接串口5的发送发接收管脚（J1的16和18号）。
执行测试命令
＃ ./uart.out /dev/ttymxc4 "www.myzr.com.cn"
测试结果附图


2.10  RTC测试
2.10.1  测试说明
受快递运输影响，MY-IMX6 系列评估板发货时不带电池。测试RTC前请自备纽扣电池并安装到评估板上。
MY-IMX6-EK200的电池座在底板背面的“BT1”位置。
MY-IMX6-EK314的电池座在底板正面的“BT1”位置。

2.10.2  测试方法
1）断电重启设备，查看当前系统时间和硬件时间。
查看当前系统时钟命令如下：
＃ date
系统输出信息如下：
Thu Aug 6 05:35:17 UTC 2015
2）查看当前RTC芯片时钟命令如下：
＃ hwclock
系统输出信息如下：
Thu Aug 6 05:35:59 2015 0.000000 seconds
3）设置系统时钟，并同步到RTC芯片
设置系统时钟命令参考如下：
＃ date -s "2015-08-20 12:34:56"
将系统时钟写入硬件时钟命令如下：
＃ hwclok –w
4）断电重启评估板，查看当前系统时钟和硬件时钟
请参考第1步
5）测试结果
执行第3步以后看到的时钟为新设定的时钟。

2.10.3  附图

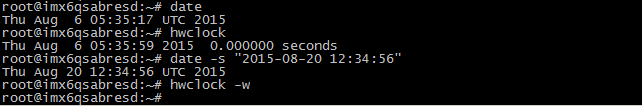

下图为测试方法中步骤1和2的截图

下图为测试方法中步骤3的截图


2.11  WatchDog测试
2.11.1  测试说明
WatchDog测试包括2项：一项是复位测试，一项是喂狗测试。

2.11.2  复位测试
1）测试说明
复位测试将启动WatchDog，但是并不喂狗，超时后系统将会复位。
2）执行测试
＃ /unit_tests/wdt_driver_test.out 10 15 1
3）测试结果
运行测试命令后等待10秒后，WatchDog超时，系统被复位。将会在终端看到系统重新启动输出的信息。


2.11.3  喂狗测试(feed dog test)
1）测试说明
喂狗测试将启动WatchDog，并且每2秒钟进行1次喂狗，系统将不会因为WatchDog超时而复位。
2）执行测试
启动WatchDog
＃ /unit_tests/wdt_driver_test.out 4 2 1 &
查看当前时间
＃ date

3）验证
查看当前时间
经过几分钟之后，系统依然没有复位。我们再查看当前时间。
＃ date
停止喂狗
这时我们终止Watchdog测试程序，这样就没有程序进行喂狗了，系统将会在超时时间（这里是4秒）内复位。
＃ pkill wdt_driver_test
