TWS耳机充电盒方案,ETA9640 5V-1A 的输出能力

发布时间:2019-2-12 10:22    发布者:XX18866
关键词: TWS蓝牙对耳充电盒
钰泰ETA9640是一个高集成度电源管理单元,它含有一个高效的同步升压变换器和一个线性电池充电器功能。在锂电池输入条件下,升压电路可提供高达 5V-1A 的输出能力,而充电器能从 AC 适配器获得 1A 的充电能力。
在停机状态下,短路时,或者其他不可靠的情况发生时,升压电路会自动关断输入至输出的环路。这不仅省略了一个外部的 MOSFET,并且这个控制环路为芯片在各种过载情况下,提供了可靠的保护能力。
ETA9640是一颗专门针对移动电源设计的单芯片集成所有充电,放电以及空载识别,电量显示功能的PMU。ETA9640延续并升级了"Power SOC“的概念,以一颗芯片,无需外围搭配MOSFET,DW01,肖特基等器件,解决了一个移动电源的几乎所有需求,并创造性的提出了单颗LED的电量显示方式。极大的降低了系统总成本,并提升系统厂商的生产效率。ETA9640的充电电流可达1A,放电电流也保证1A。因节省了肖特基和MOSFET的能量损耗,系统总体能量转换效率达90%以上,相当于免费增加了电池容量。ETA9640采用易于焊接的ESOP8封装
产品主要参数
输入电压范围4.2-5.5V
充电电流1A
放电电流1A
单颗LED四级电量显示
空载识别
输出短路保护防锁死
放电同步升压
ESOP8封装
产品主要应用
移动电源
TWS蓝牙对耳充电盒
大容量电池3G MiFi 动力玩具
众多大厂选用了钰泰解决方案,其中包括了JBL、飞利浦、Anker等知名品牌。
主代理:钰泰ETA产品、赛芯微XB产品、智融SW产品、微鹅WE产品,以及出方案有多名硬件、软件工程师

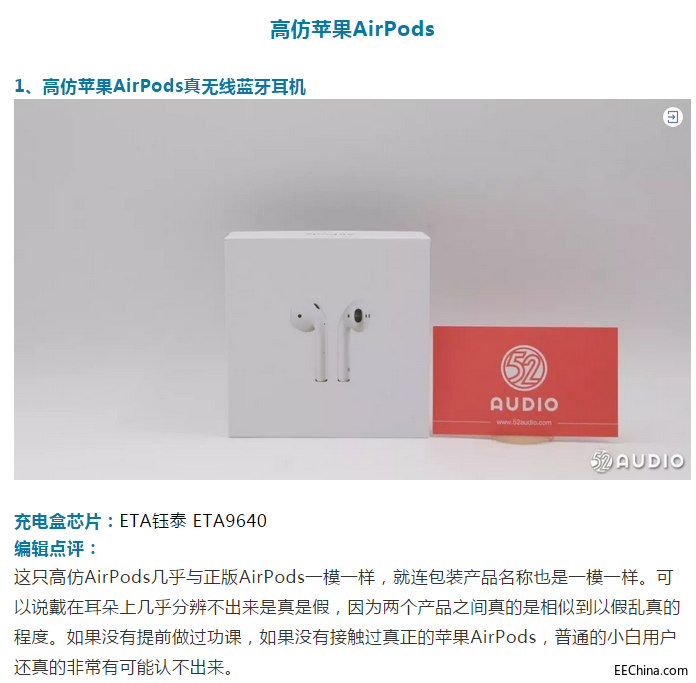

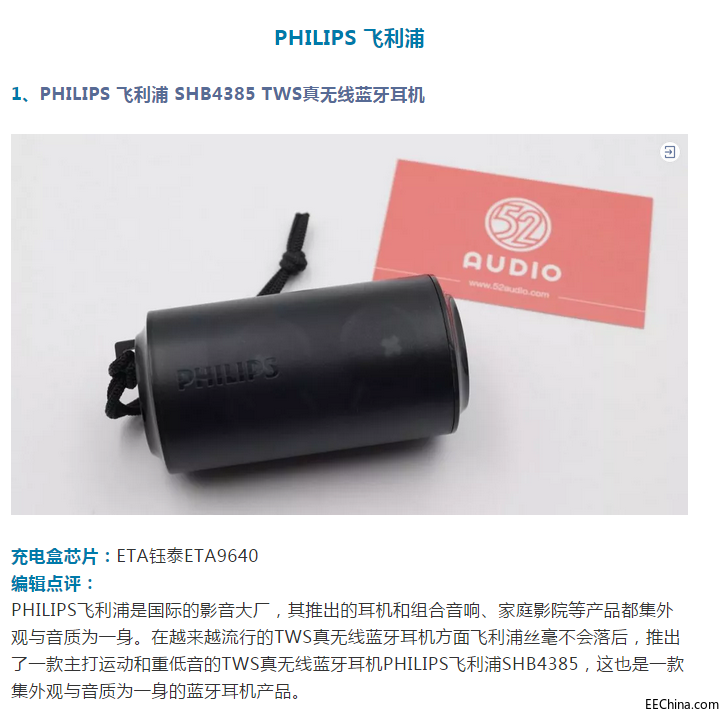

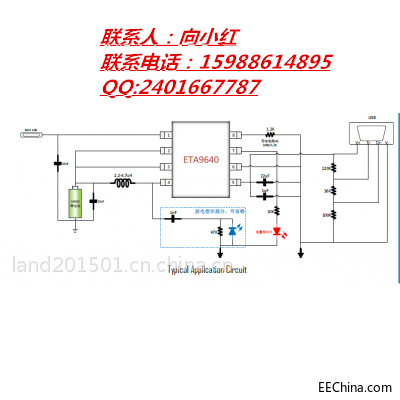

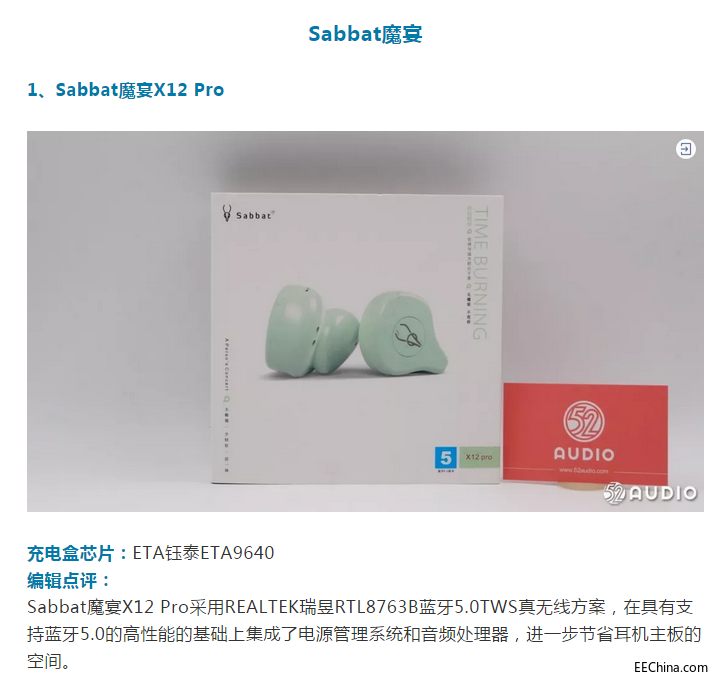

飞利浦  9640.png 高仿苹果 9640.png 魔宴  9640.png ETA9640.png 9640.png
了解更多方案的 联系小向  15986614895  QQ:2401667787  微信:15177198576
