满足薄屏LED电视等紧凑型设备的要求的2.0mm线对板连接器（Molex）
发布时间：2011-2-25 14:45
发布者：嵌入式公社
关键词：
连接器

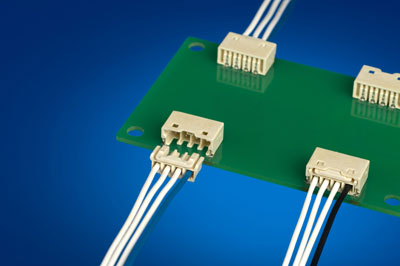

Molex推出IllumiMate线对板连接器系统，专门设计用来满足薄屏LED电视和其它紧凑型设备的低功率要求。IllumiMate具有2.00mm (0.079") 的间距、4.05mm (0.159") 的插配高度和6.35mm (0.250") 的插配宽度。
LED电视的LED光源可以位于跨过屏幕中间的母线(bus-bar)上，在某些最新机型中，还可位于面板的边缘，以免造成阴影。若放置在边缘，为了实现最薄显示屏，节省空间就变得更为重要。IllumiMate的宽度是目前市场上所有同类低功率连接器系统中最窄的，此外IllumiMate还具有显著的成本和性能优势。 IllumiMate连接器采用坚固的双确立锁定设计，具有用于目视确认的锁定窗口和易于使用的锁销，以确保牢固插配。Molex IllumiMate系列的其它关键特性还包括：确保安全电气接触的双触点端子设计，确保PCB保持力的宽焊接点，以及接头中电路之间的极性加强筋（polarizing rib），便于插配并保护触点。此外，IllumiMate连接器不含卤素，符合全球环保要求。 IllumiMate系列的先期产品是4路连接器系统，以后几个月将推出多种其它电路尺寸。要了解有关IllumiMate连接器系统的更多信息，包括数据表，请访问网页：www.molex.com/link/illumimate.html |
