6MHz升降压DC-DC转换器芯片MB39C326(富士通)

发布时间:2011-2-24 15:04    发布者:嵌入式公社
关键词: DC-DC , 升降压
富士通半导体(上海)有限公司推出6MHz升降压DC-DC转换器芯片-MB39C326。该芯片适用于移动电话、智能手机、电子阅读器和其它手持移动设备的射频功率放大器。富士通将于2011年6月起提供该新产品的样片。

升降压DCDC转换器芯片-MB39C326主要应用于射频功率放大器,工作频率为6MHz,可谓行业领先。该芯片以6MHz的较高频率工作时,可以大幅减少电源部分的贴装面积(仅为现存产品的一半。)

升降压操作可使锂离子电池在更宽的电池电压范围下工作。当锂离子电池电压下降时,MB39C326可为设备提供稳定的电压,并延长锂离子电池的寿命。

移动电话、智能手机、电子阅读器和其它手持移动设备需要更高的性能,更强的数据传输能力,同时要求元件微型化,占板面积更小。市场强烈要求缩减RF放大器的整体尺寸,同时又不牺牲电源的稳定性和效能。无源电感就是其中一个要求较大占板面积的大型元件。DCDC转换器以较高频率进行切换可以缩减电感尺寸。传统的DCDC转换器以2~3MHz的频率切换,而富士通半导体的MB39C326产品以6MHz的频率切换,因此设备可以使用更小的电感,并能把电源电路的整体占板面积缩减一半。升降压自动切换可以扩大锂电池的工作电压,同时还能为功率放大器提供稳定电源。


主要特性

• 6MHz PWM操作可使用0.5uH小型电感
• 自动切换升压模式和降压模式
• 内置内部FET
• 省电模式可在轻负载时提高性能
• 输入电压范围:3.1V ~ 4.6V
• 可调式输出电压范围:0.6V ~ 4.2 V
• 输出电流800mA
• 过温保护功能
• 欠压锁定时可输入

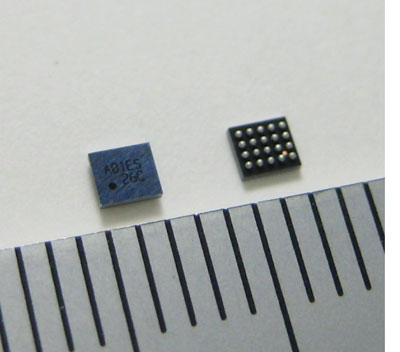

• 20引脚0.4mm-ball-pitch 2.15mm×1.94mm WL-CSP(晶圆级芯片尺寸封装)
• 工作温度范围:-40℃ ~ +85℃

MB39C326价格为4美元,2011年6月起发布样片。销售目标为80万颗/月。

MB39C326产品特性

1.设备以6MHz的开关频率工作时,使用更小电感,因此可以减少电源电路的表面贴装面积
传统的DCDC转换器以2~3MHz频率切换,而富士通半导体的6MHz DCDC转换器的开关频率更高,可以使用更小电感。电感占板面积减少可使电源部分整体贴装面积缩减一半。这对“尺寸为王”的移动设备来说至关重要。

2.应用了升降压操作,锂离子电池可在更低的电压下操作
使用锂离子电池驱动设备时,电池放电到一定程度不能再向所连接设备提供足够电量,电池的工作电压下降。此时,需把输出电压水平提高到设备所需的水平,方可继续向所驱动的设备供电。富士通的升降压转换器通过提高输出电压水平,进而提供足够电量继续进行操作,从而可以延长电池的使用寿命。即使电池电压降低,也可以通过功率放大器传输大量数据,这样可以更加有效利用电池的剩余电量。

3.高效电源
该新型高效控制器设计使用低栅极电荷,能够降低开关损耗和功耗。这款改善型升降压DCDC转换器实现了更高效率。


产品联系
富士通半导体(上海)有限公司
王韵
市场部
电话:86 21-6146 3688,William.Wang@cn.fujitsu.com
