TH72001 FSK 315 MHz发射器

发布时间:2011-2-23 09:51    发布者:电路图分享
关键词: FSK , TH72001 , 发射器
TH72001是一款符合EN 300220及类似标准的单片发射器芯片,可应用于无钥匙进入系统、遥控遥测系统、数据通信系统和安防等系统中。 主要技术特点如下: ?工作频率为290~350 MHz; ?单端RF输出; ?FSK调制方式; ?FSK通过晶振牵引进行调制,FSK调制速率为DC~40 Kb/s; ?电源电压为l.9~5.5 V; ?工作电流为3.5~10.7mA,待机电流为0.1μA; ?输出功率为-15~+6 dBm可调。



TH72001的应用电路

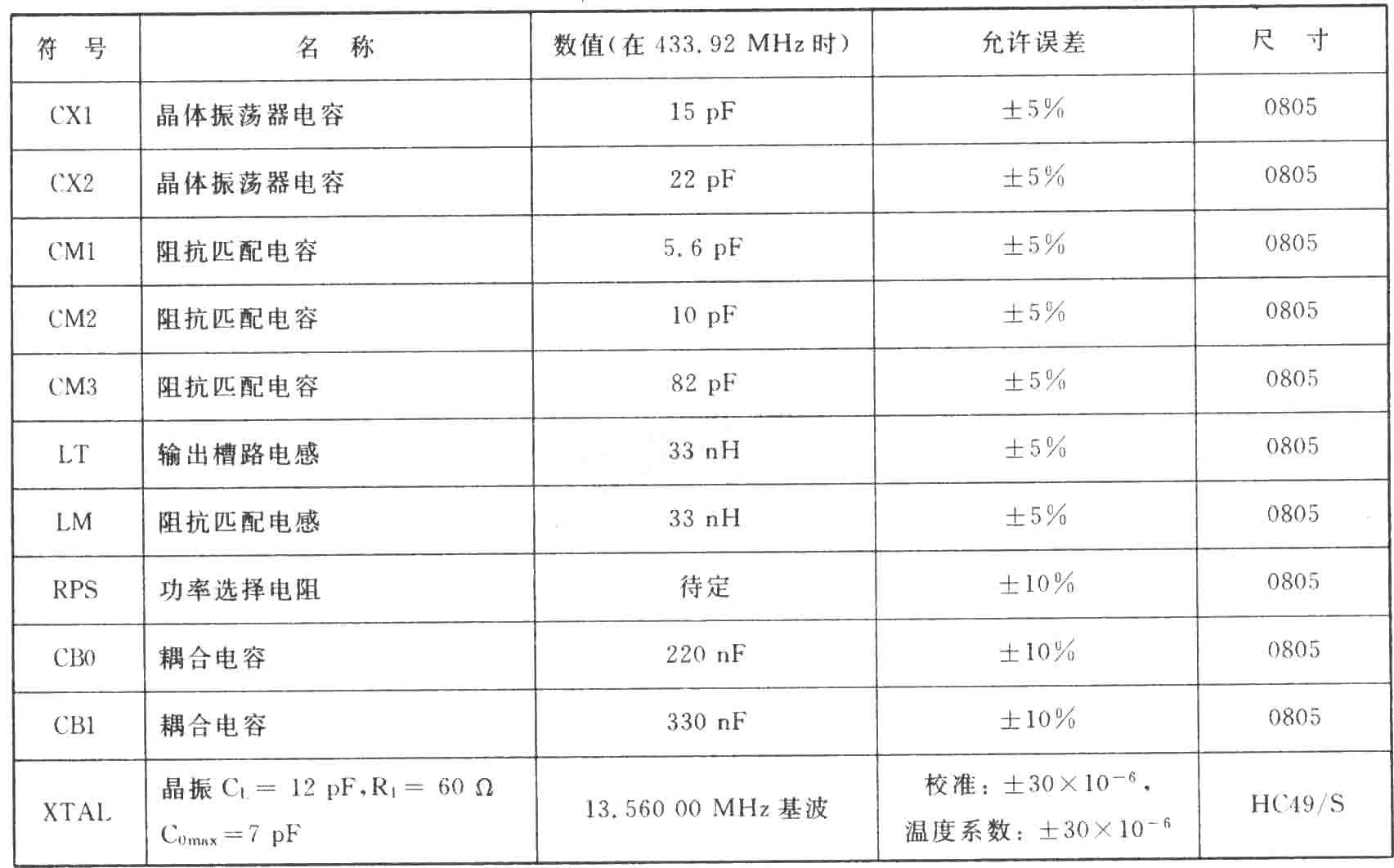

TH72001应用电路的元器件参数
