影响气体质量流量计及气体流量大小的有关因素

发布时间:2018-12-14 15:04    发布者:知夏微凉
关键词: 气体质量流量计
随着现代科学技术的发展,相继出现了一些直接测量质量流量的计量方法和装置,从而推动了流量测量技术的进步。目前我们生活中所用各种型式的气体流量计,绝大部分是计量气体的体积流量。气体质量流量计具有精度高、寿命长、重复性好、流量量程宽、稳定可靠等特点。用测试气体质量的方法对气体进行流量测量,目前在国内处于领先地位。那工采网小编就给大家介绍一下影响气体质量流量计的常见因素及气体流量的大小与哪些因素有关。
气体质量流量计是基于热扩散原理设计生产该产品广泛用于钢铁厂、焦化厂、石油、化工、热力、医疗、热电厂、环保等行业。气体质量流量计是真正的直接式质量流量计,用户不必对压力温度进行补偿。仪表无可动部件,压力损失小,量程比宽,精确度高、可靠性高,安装简单,操作方便。同时影响流量计的因素也有很多,常见的影响因素如:
(1)压力
在加气机中使用的CMF测量的气体的压力不低于20MPa,压力远远大于大气压。高压改变了振动管的内应力,提高了弹性管的等效刚度,从而使振动管的振动频率增大,两管的相位差减小;气体流经振动管时,存在压降,使得振动管受力不对称,这也对相位差有影响。
(2)温度
用于加气机的CMF工作温度远低于室温,温度影响必须考虑;介质温度或环境温度变化会改变测量振动管的杨氏模量和影响零漂的结构等各种因素。
(3)流速
压缩气体密度低,流速快,其影响不能忽略。理想情况下,流速增大则振动管的振动频率减小。通常流体密度变化小,可以认为流速与流体质量流量正比,因此流速的补偿可以转化为流量变化的非线性因素进行补偿。
了解了气体质量流量计常见的影响因素我们再来了解一下气体流量的大小与哪些因素有关?流量就是在单位时间内流体通过一定截面积的量。这个量用流体的体积来表示称为瞬时体积流(qv),简称体积流量;用流量的质量来表示称为瞬时质量流量(qm),简称质量流量。对在一定通道内流动的流体的流量进行测量统称为流量计量。气体流量采用气体流量计。气体流量测量单位采用标准立方米,我们常称为仿质量单位,因为它看似体积单位,其实为质量单位,它与使用地点的压力,温度没有任何关系,如果气体为天然气,1标准立方米的质量还与天然气的组分有关,在天然气贸易结算计量时采用能量单位比较合理就因为同样的天然气质量,如其组分不同,则其发热量亦不同。因此根据伯努利方程可知:v2/2+gz+p/ρ=常数,可知,流速v与高度z,压强p,流体密度ρ有关。
在明白了气体流量计的相关影响因素那么实际生产运用中小编推荐您了解深圳工采网的相关气体质量流量计,例如:Siargo矽翔 气体质量流量计 - MF4000、美国Siargo MF5700系列便携式气体质量流量计 - MF5706/MF5712

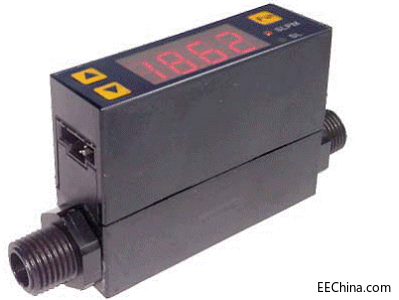

Siargo矽翔MF4000系列气体质量流量计是专为管径为3mm~8mm的气体管路中的低速气流的流量计量而设计。螺纹与各种快速接口可轻松实现机械接口转换,满足用户多种气体管路的要求,该产品可用于过程控制、大气采样等各种工业应用。
MF4000气体质量流量计产品特点:
- 专为管径为3mm-8mm的气体管路中低速气流的流量计量而设计,进行流体数据统计记录
- 各种连接方式,易于安装与使用
- 输出方式灵活 既可通过通讯接口主动上传数据
- 在麻醉机电子表上具有卓越表现或由上位机查询输出数据,也可通过模拟接口输 出线性的模拟电压
- LED显示瞬时流量和累计流量,允许现场用按键配置流量计参数
- 可记录自上电以来瞬时流量的maxmin具有超量程功能
- 全量程高稳定性、高精度和优良的重复性

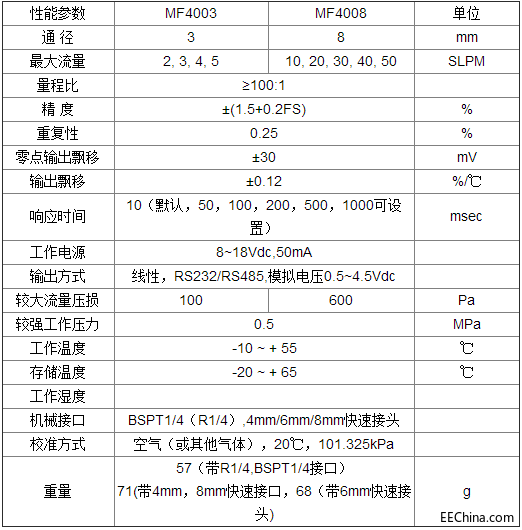

MF4000气体质量流量计参数:

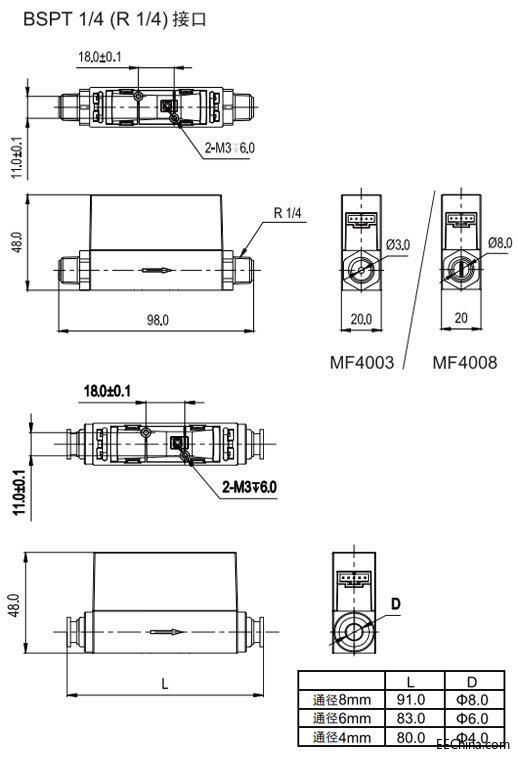

MF4000气体质量流量计机械尺寸:

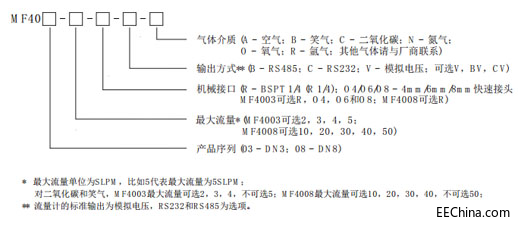

MF4000气体质量流量计产品选型:
MF5700系列便携式气体质量流量计是根据我公司自主研发的MEMS流量传感芯片开发的一款应用范围宽、低功耗、便携式、带显示、能够实现网络化的计量仪表。该仪表适用于医院临床供氧的监视和计量(即医用氧气表)和各种工业、商业应用。


美国Siargo MF5700系列便携式气体质量流量计 产品特点:
1. 传感芯片采用热质量流量计量,无需温度压力补偿,保证了流量计的高精度计量
2. 灵敏度高,能够对极小的始动流量就可以开始计量
3. 在单个芯片上实现了多传感器集成,使其量程比达到了50:1甚至更高
4. 全量程高稳定性、高精度和优良的重复性
5. 支持多种气体的测量,允许客户对某些特殊气体进行现场标定
6. 响应速度快
7. 输出方式灵活,提供LC D现场显示,也可提供R S485通讯接口由上位机查询输出数据
8. 可通过按键配置参数
9. 具有超量程报警指示功能
10. 便携式设计,电池供电和外部供电方式可以任意切换
11. NPT连接方式,易于安装与使用,也可根据客户需求定制其他接口
美国Siargo MF5700系列便携式气体质量流量计 应用:
1.机电行业                             2.食品行业
3.烟草行业                             4.分析仪器行业
5.化工行业                             6.饮料行业
7.玻璃行业                             8.科研院校
9.医药行业                            10.农林渔业

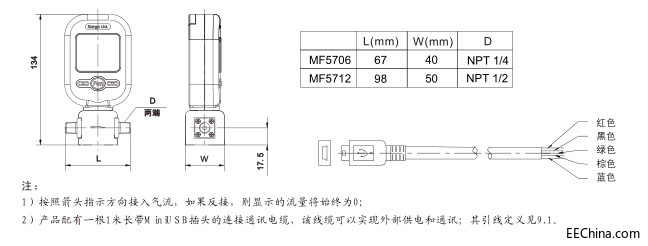

美国Siargo MF5700系列便携式气体质量流量计 产品结构与机械尺寸:

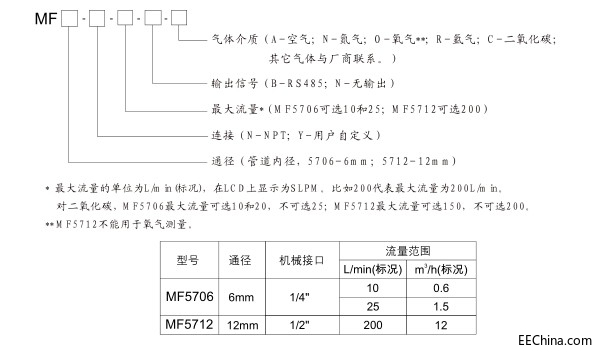

美国Siargo MF5700系列便携式气体质量流量计 选型
