微波式感应控制电路

发布时间:2011-2-22 11:07    发布者:circuit_share
关键词: 感应控制 , 微波式
微波式控制电路是根据多普勒效应进行工作的:由本机振荡电路产生一个固定的高频信号(一般为400~800MHZ),经天线辐射到周围空间。当在天线附近一定距离内有物体运动时,高频信号就会被运动物体反射回来再被天线接收,使原振荡电路的振荡频率和信号幅度产生变化,再利用积分电路取出这个变化信号,经过放大、比较等处理后形成控制信号,使控制执行电路(如大功率晶闸管、继电器等)启动,达到自动控制的目的。

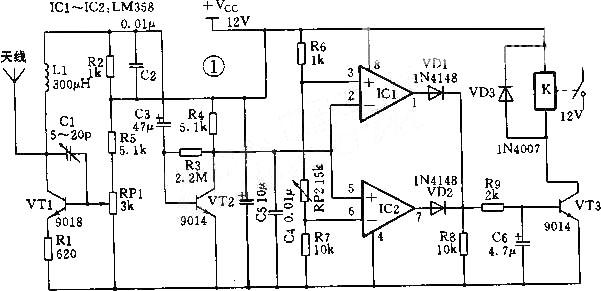

图1是采用分立元件制作的微波式控制电路原理图。

在图1中,高频三极管VT1在电容C1的正反馈作用下产生自激振荡,振荡产生的高频电磁波由天线辐射到周围空间,在天线四周产生一个立体的微波场,当有移动的物体在这个立体的空间时,物体运动所反射的电磁波就被天线接收,使VT1自激振荡的幅度和频率发生变化,这些变化经过由R2、C3组成的积分电路变成随物体移动而波动的电压,该电压经VT2放大后可以在其集电极上产生 2.5~6.7V的电压变化(电压的变化与物体移动的速度及距天线的距离成正比)。这个变化的电压被送至由IC1、IC2组成的双限电压比较器,无论是VT2集电极送至IC1②脚的电位低于③脚,还是VT2集电极送至IC2⑤脚的电位高于⑥脚,IC的①脚与IC2的⑦脚都会输出高电平,这两个高电平分别经VD1、VD2整流后加在VT3的基极使之导通,进而继电器K得电吸合,对被控电路进行控制。

在图1中,电感L1用φ0.51mm的高强度漆包线在φ5mm的圆珠笔芯上绕5匝脱胎而成;天线采用短波收音机所用的长约15cm的金属拉杆天线。其他元件的参数如图1所示。安装时C1应与L1垂直。
