555构成的过压指示电路
发布时间:2011-2-22 09:58 发布者:
circuit_share
关键词:
555
,
过压指示

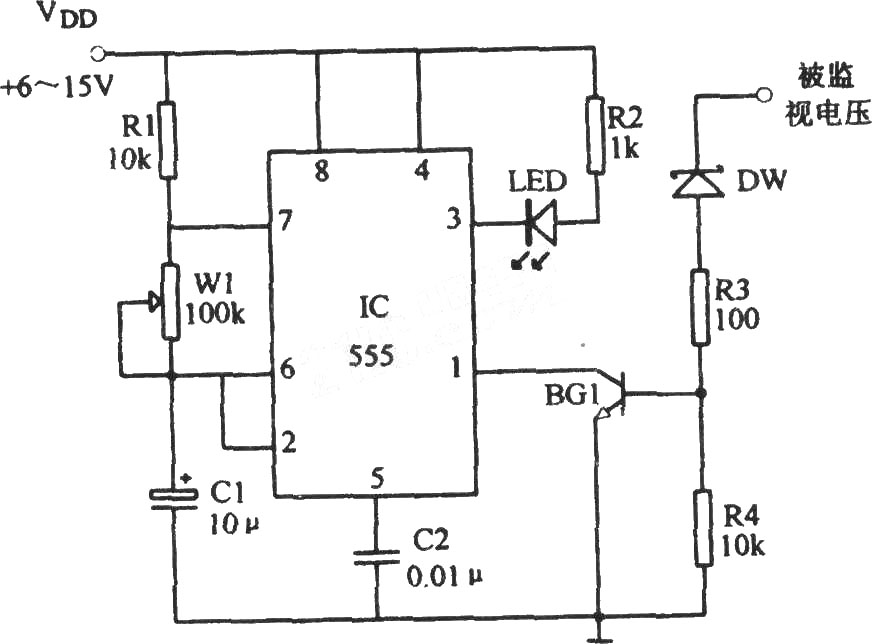

如图所示为过压指示
电路
。该电路由多谐
振荡器
、检测电路、发光
二极管
LED
等组成。其中多谐振荡器由
555
和R1、W1、C1等组成,且检测
三极管
的集电极与555的接地“1”脚相连。当被监视
电压
超过设定值时,稳压管DW被击穿,使检测管BG1饱和导通,多谐振荡器因电源电路接通而起振,其输出的振荡信号驱动
发光二极管
LED发光闪烁。电路可根据监视电压的高低来选择稳压管DW的击穿电压值和限流
电阻
R3的阻值。晶体管BG1的接入可减小555的静态功耗。多谐振荡器的振荡频率为f=1.44/(R1+2Rw1)C1,图示参数对应的频率为1~20Hz。调节电位器W1可选择LED的闪烁次数。
