随着信号上升沿时间的减小，信号频率的提高，电子产品的EMI问题，也来越受到电子工程师的重视。 高速PCB设计的成功，对EMI的贡献越来越受到重视，几乎60％的EMI问题可以通过高速PCB来控制解决。中国IC 规则一：高速信号走线屏蔽规则
 如上图所示：在高速的PCB设计中，时钟等关键的高速信号线，走需要进行屏蔽处理，如果没有屏蔽或只屏蔽了部分，都是会造成EMI的泄漏。 建议屏蔽线，每1000mil，打孔接地。 规则二：高速信号的走线闭环规则PCB制造商 由于PCB板的密度越来越高，很多PCB LAYOUT工程师在走线的过程中，很容易出现这种失误，如下图所示
时钟信号等高速信号网络，在多层的PCB走线的时候产生了闭环的结果，这样的闭环结果将产生环形天线，增加EMI的辐射强度。 规则三：高速信号的走线开环规则 规则二提到高速信号的闭环会造成EMI辐射，同样的开环同样会造成EMI辐射，如下图所示：

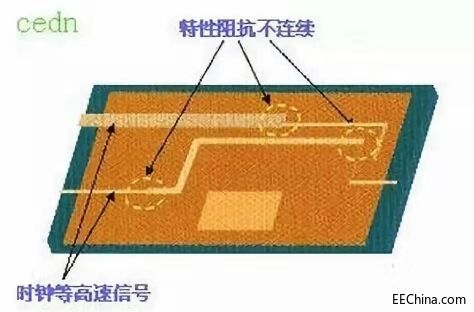

时钟信号等高速信号网络，在多层的PCB走线的时候产生了开环的结果，这样的开环结果将产生线形天线，增加EMI的辐射强度。在设计中我们也要避免。 规则四：高速信号的特性阻抗连续规则 高速信号，在层与层之间切换的时候必须保证特性阻抗的连续，否则会增加EMI的辐射，如下图：
也就是：同层的布线的宽度必须连续，不同层的走线阻抗必须连续。 规则五：高速PCB设计的布线方向规则 相邻两层间的走线必须遵循垂直走线的原则，否则会造成线间的串扰，增加EMI辐射，如下图：

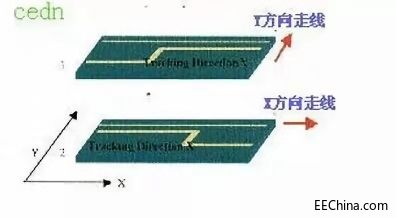

相邻的布线层遵循横平竖垂的布线方向，垂直的布线可以抑制线间的串扰。 规则六：高速PCB设计中的拓扑结构规则 在高速PCB设计中有两个最为重要的内容，就是线路板特性阻抗的控制和多负载情况下的拓扑结构的设计。在高速的情况下，可以说拓扑结构的是否合理直接决定，产品的成功还是失败。

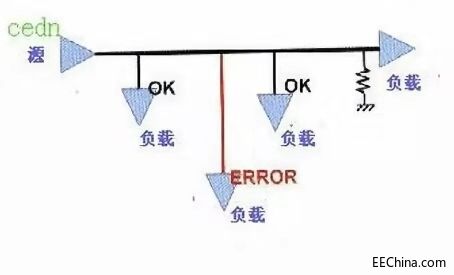

如上图所示，就是我们经常用到的菊花链式拓扑结构。这种拓扑结构一般用于几Mhz的情况下为益。高速的拓扑结构我们建议使用后端的星形对称结构。 规则七：走线长度的谐振规则 检查信号线的长度和信号的频率是否构成谐振，即当布线长度为信号波长1／4的时候的整数倍时，此布线将产生谐振，而谐振就会辐射电磁波，产生干扰。 规则八：回流路径规则
所有的高速信号必须有良好的回流路径。近可能的保证时钟等高速信号的回流路径最小。否则会极大的增加辐射，并且辐射的大小和信号路径和回流路径所包围的面积成正比。 规则九：器件的退耦电容摆放规则
退耦电容的摆放的位置非常的重要。不合理的摆放位置，是根本起不到退耦的效果。退耦电容的摆放的原则是：靠近电源的管脚，并且电容的电源走线和地线所包围的面积最小。 |
