大联大世平集团推出基于NXP产品的车用大电流检测器解决方案
发布时间：2018-12-11 15:01
发布者：eechina
|
大联大旗下世平推出基于恩智浦（NXP）的MM9Z1_638的电源信号双隔离型车用大电流检测器解决方案。 大联大世平推出的大电流高精度的电源与信号双隔离型分流器解决方案，主要用于车载BMS使用。该方案采用模块化的设计，可适用在大部分的高功率电池管理系统上，实现高达1500A的电流侦测，并且通过CAN总线将时实的电流状态回馈给车上的ECU作为最实时的二次保护依据。 该解决方案采用NXP MM9Z1_638为主控芯片：MM9Z1_638是一个全面集成的电池监控器件，该器件可通过一个外部分流电阻进行精确电流测量，可通过使用内部校准电阻分频器或外部分频器提供4路电压测量，其包括一个内部温度传感器，可贴紧电池并测量电池温度，外加4个外部温度传感器输入。MM9Z1_638包括LIN 2.2协议和物理接口以及一个MSCAN协议控制器，可通过外接一个CAN接口芯片与汽车总线连接。 该方案的外部分流电阻则采用的是Vishay WSBM8518L高精度电阻，实现了50µΩ、100µΩ、125µΩ和250µΩ的极低阻值。具有量测大电流、耐高温、温度漂移低等特性。

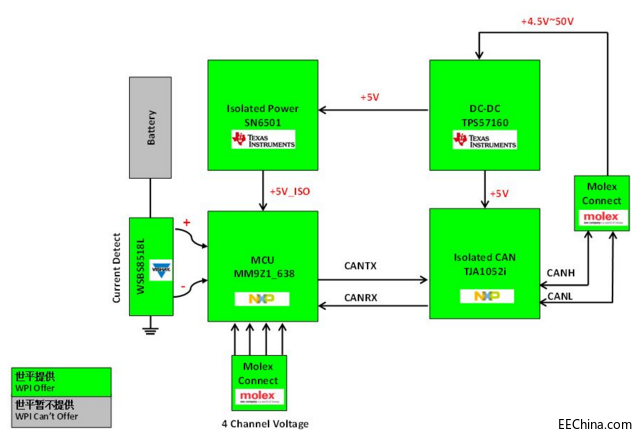

图示1-大联大世平推出基于NXP产品的车用大电流检测器解决方案的系统方案图 功能特征 电源与信号双隔离型分流器，结合车载BMS使用； 模块化设计，适用于任何高功率的电池管理系统； 通过CAN总线将实时的电流状态回馈给车上的ECU作为最实时的二次保护依据； 支持4路电压&1路电流同时检测。支持鱼眼校正功能，不同的摄像头校正参数会不一样。

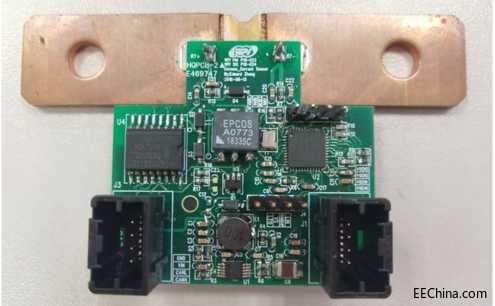

图示2-大联大世平推出基于NXP产品的车用大电流检测器解决方案的照片 方案特性 9~50V的宽范围工作电压适用于大部分车型； 支持高达±1500A的大电流检测； 支持高达±600V的电压检测； 16位ADC（4路电压ADC+1路电流ADC）。 更多的产品及方案信息，请洽大联大世平集团技术人员：ATU-NXP.CN@wpi-group.com。 |
