电子仿声驱鼠器
发布时间：2011-2-21 12:56
发布者：circuit_share

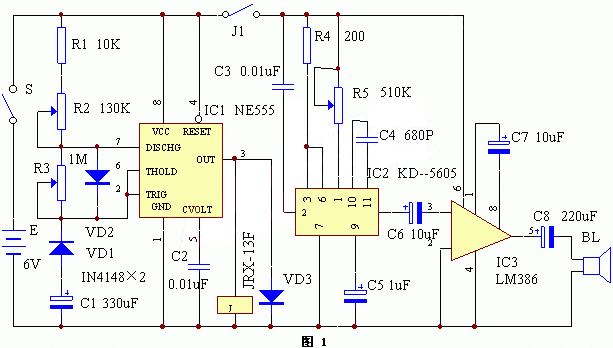

猫是老鼠的天敌，利用电子装置来模拟猫叫声驱鼠是一种有效的方法。由于是电子装置，猫叫声可大可小，可快可慢，间隔时间可长可短，且电路结构简单、成本低廉，适合电子爱好者自制用于家庭。 电路工作原理见1。由时间控制电路、猫叫声发生电路、功率放大电路等组成。时间控制电路是由时基电路IC1 NE555及其外围阻容元件、二极管等组成。它是一个占空比可调的脉冲振荡器，其占空比由R2和R3控制。猫叫声发生电路由一块CMOS集成电路IC2 KD－5605担任，利用存贮技术将猫叫声固化在电路内部。功率放大器采用价廉物美的通用小功率音频放大集成电路IC3 LM386，它的特点是外围元件极少，电压范围宽，失真度小，装配简单。 合上电源开关S，IC1便通电工作，在IC1的输出端③脚上不断有脉冲输出。有脉冲时，继电器J励磁吸合，其常开触点J1接通，使后级电路获得电源而工作，发生猫叫声，每触发一次IC2，就有一声猫叫输出，经IC3功率放大后，推动扬声器BL发出宏亮逼真的声音。使老鼠们闻声丧胆，达到驱鼠的目的。 |
