无线充电器方案XS016MCU+全桥/半桥驱动芯片

发布时间:2018-12-7 15:34    发布者:sjm005
关键词: 无线充电器方案 , XS016方案 , 全桥半桥驱动芯片

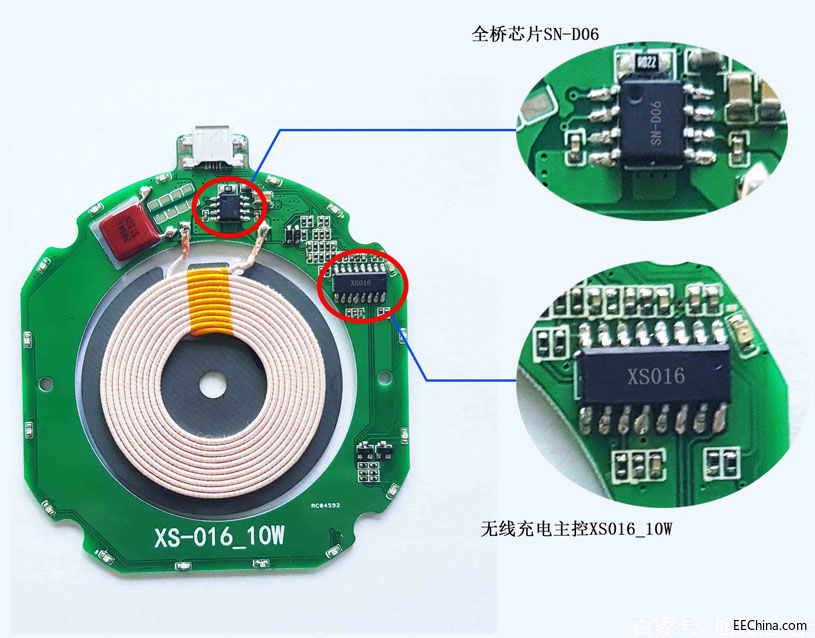

分享一个无线充电方案。XS016+SN-D06全桥驱动芯片
这种MCU+全桥驱动芯片构架无线充电方案,比MCU+驱动的方案外围电路要简洁,效率也会更高,与SoC方案的外围电路接近,但它比那两种的成本要低许多。其中微型IPM集成了驱动电路+功率MOS管+LDO,可有效改善无线充电普遍存在的发热高、效率低、外围电路复杂等问题。

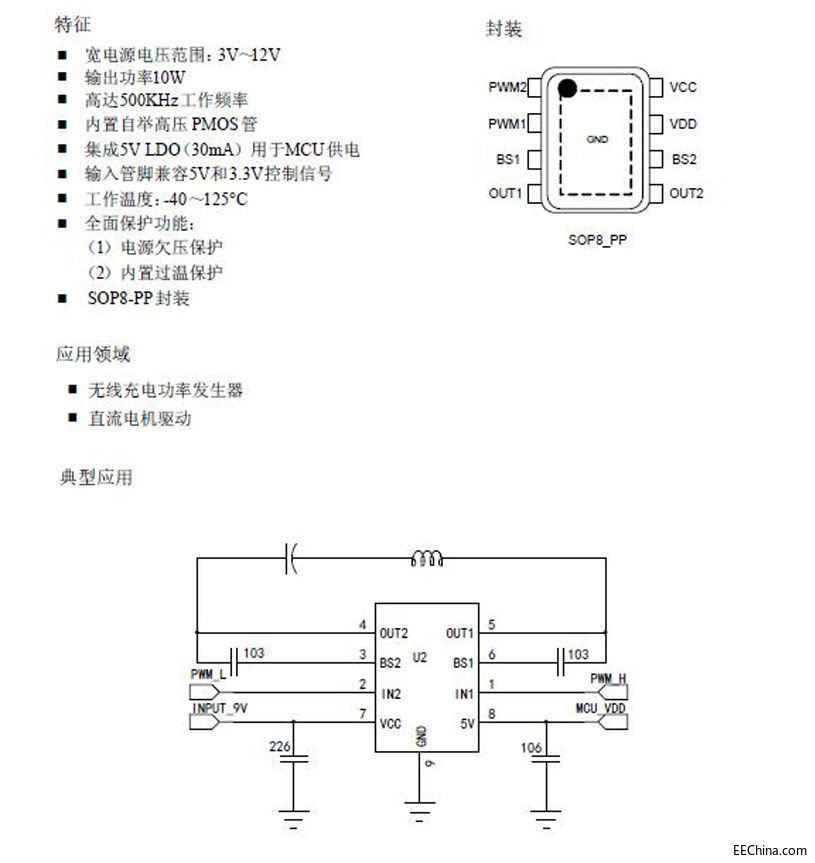

这种方案除了少数电阻电容以外,只有两个主要元器件:主控和高集成度的全桥/半桥芯片,其中SN-D06集成了全桥驱动芯片、功率MOS、LDO等。


全集成的XS016MCU+微型IPM芯片无线充电构架,集成度高,电路元件少,性能稳定,发热低,BOM成本低,是一款非常有竞争力的无线充电方案。
