如何创建管脚多的原理图符号?

发布时间:2018-11-27 11:43    发布者:随和的雏菊
关键词: PCB设计

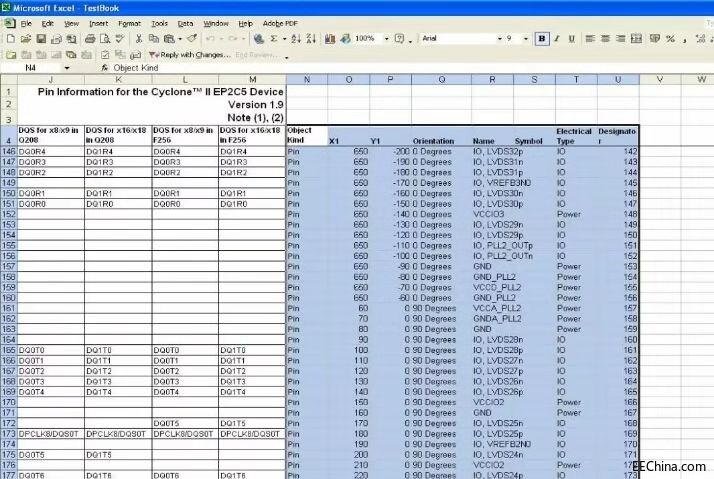

首先我们要在 Excel 中建立一个表格,下图的 Excel 文件来自 Altera 公司,右面 9 列是新加的包括 X、Y 坐标,方向,名字,电气属性,和管脚号等。中国IC

1. 我们首先选择 9 列数据,然后选择拷贝(Crtl +C);

2. 打开原理图库编辑器,新建一个元器件;

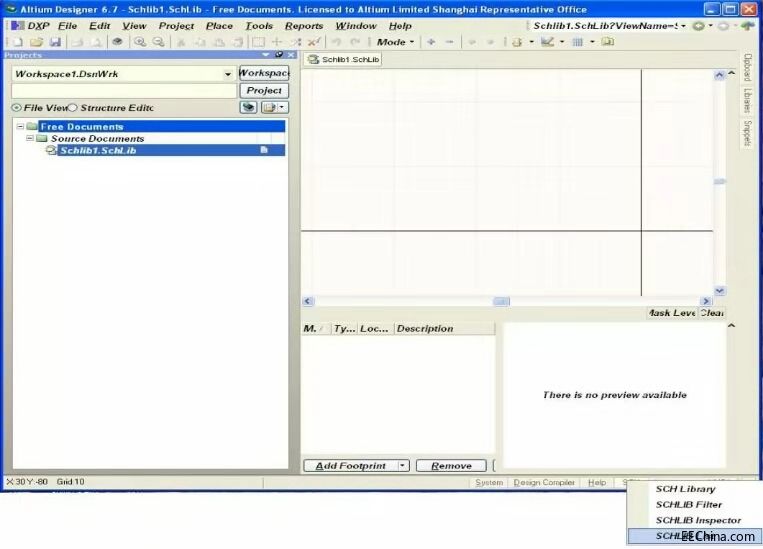

3. 点击右下脚SCH 菜单,选择打开SCHLIBlist;

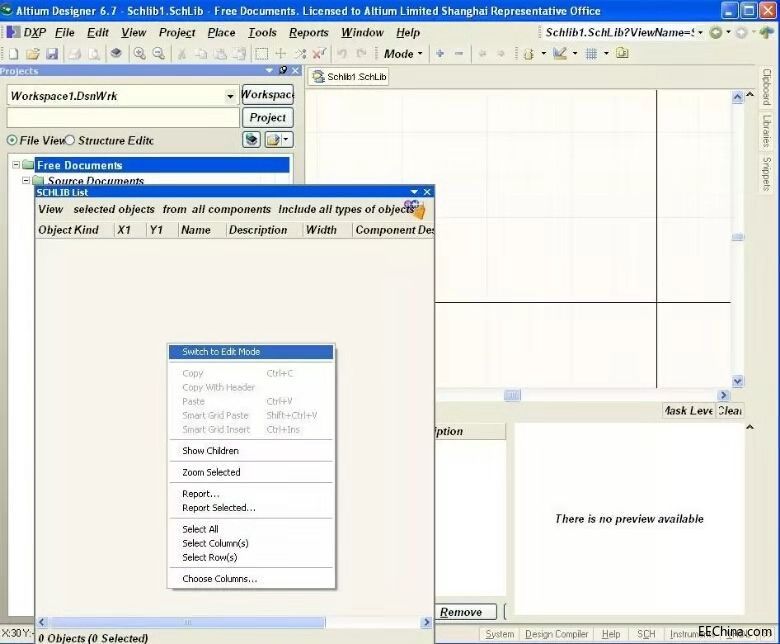

4. 在 SCHLIBlist 窗口中,点击鼠标右键选择Switch to Edit mode;


5. 在 SCHLIBlist 窗口中,点击鼠标右键选择Smart Grid Insert;

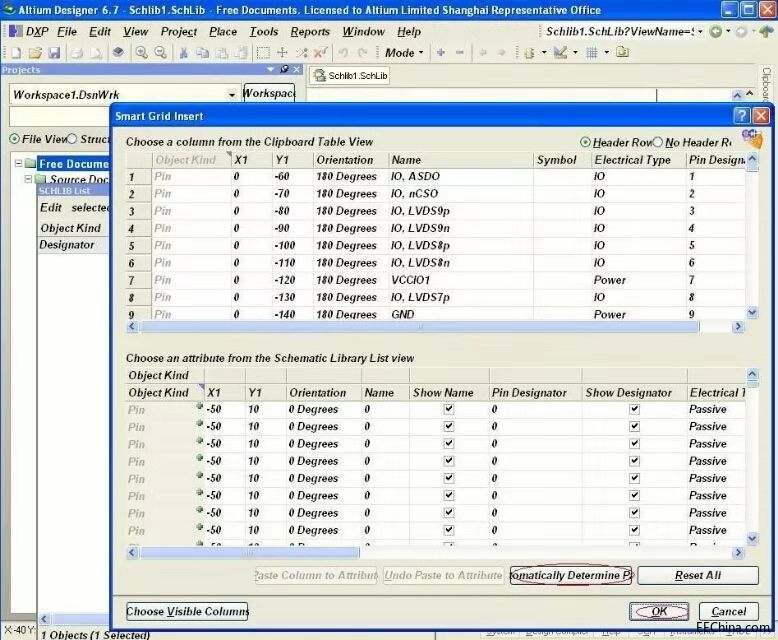

6. 在 Smart Grid Insert 窗口中,先后点击Automaticallly Detemine Paste 和OK 按键,完成 Smart Grid Insert 操作。

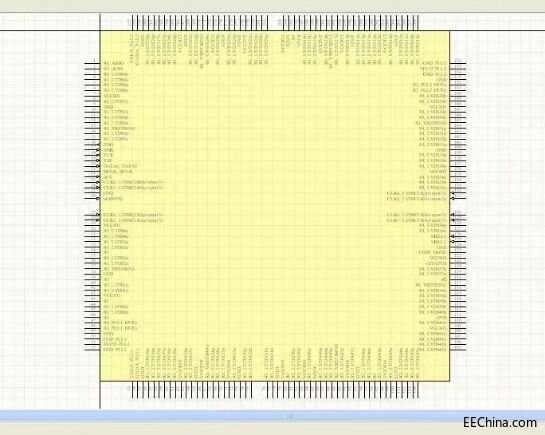

在管脚中间加上四边形,这样一个 208 脚的复杂器件的原理图符号就建好了。

这个功能很好的利用了 Altium Desinger 6软件与 Windows 软件良好的数据交换特点,任何复杂的器件你都可以在 Excel 中快速编辑它的管脚属性,然后通过 Smart Grid Insert 操作来完成管脚的自动放置。
