功能简介

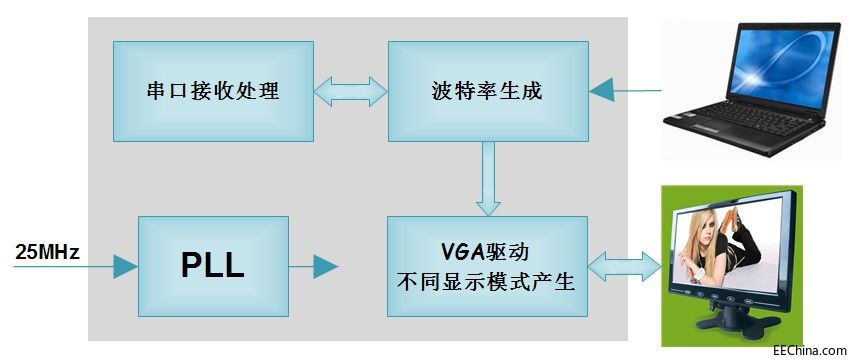

         如图10.48所示，本实例需要用户自己准备好一台VGA显示器和相应的VGA线，VGA线用于连接CY4开发板的J1插座和显示器。PC端通过串口调试助手发送不同串口指令给FPGA，可以显示不同的VGA测试画面，发送数据0x00 -- 黑屏，0x01 -- 全屏红色，0x02 -- 全屏绿色，0x03 -- 全屏蓝色，0x04 -- 全屏白色，0x05 -- 8色彩color bar。

图10.48 VGA与UART实例功能框图

         本实例模块划分如图10.49所示。

图10.49 VGA与UART实例模块层次

板级调试

连接好下载线，给CY4开发板供电。

打开Quartus II，进入下载界面，将本实例工程下的cy4.sof文件烧录到FPGA中在线运行。

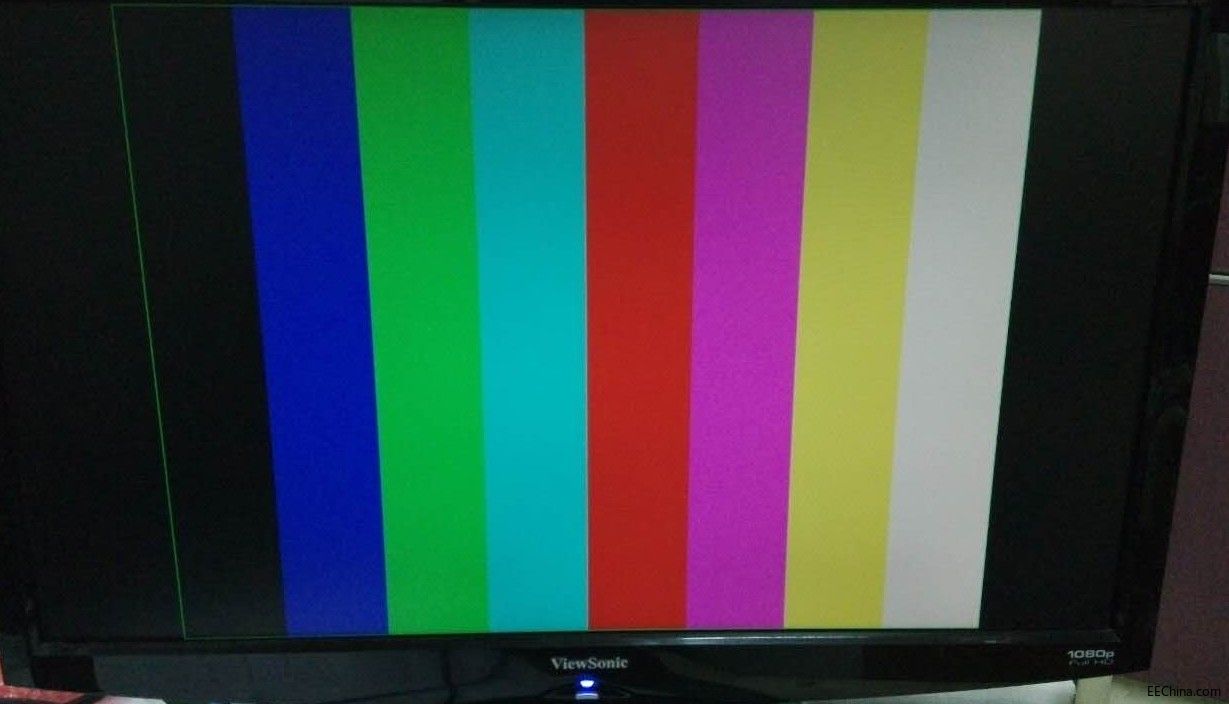

         工程代码中默认的显示分辨率为800*600，如图10.51所示，可以看到默认显示器上出现以绿色为边界轮廓的8原色ColorBar。

图10.51ColorBar显示效果

打开串口调试器后，选择串口为COM10（我们前面在硬件管理器中新识别到的COM口，实验者应以自己电脑识别到的COM口为准），设置波特率为9600，数据位为8，校验位为None，停止位为1。点击“打开串口”。

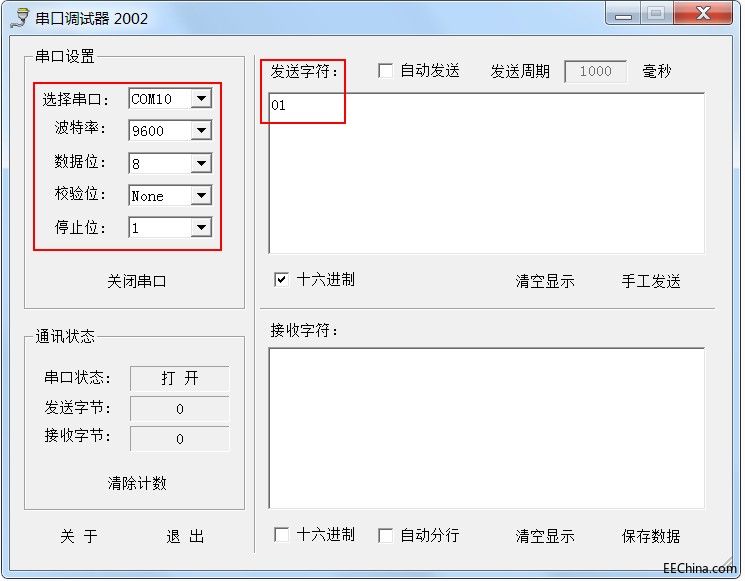

         如图10.52所示，在“发送字符”下方输入十六进制的数据“01”，点击“手工发送”。

图10.52 窗口调试器发送数据

随后我们便可以看到全屏红色显示。同样的，发送数据0x00 -- 黑屏，0x01 -- 全屏红色，0x02 -- 全屏绿色，0x03 -- 全屏蓝色，0x04 -- 全屏白色，0x05 -- 8色彩color bar。
