在机房监控产品环境温湿度中应用的温湿度传感器

大型数据中心、IDC机房、电力配电柜等对数据安全有更高要求的场所，只是对机房空间温湿度的监控已无法满足精细化管理的要求，实际应用中经常发现：机房各个点温湿度正常，却不能保证机柜内部设备的运行环境正常。机柜内部设备散热的问题，导致普遍存在机柜局部热点现象，这成为设备故障的根源之一。迫切需要对机房机柜温湿度进行监控。

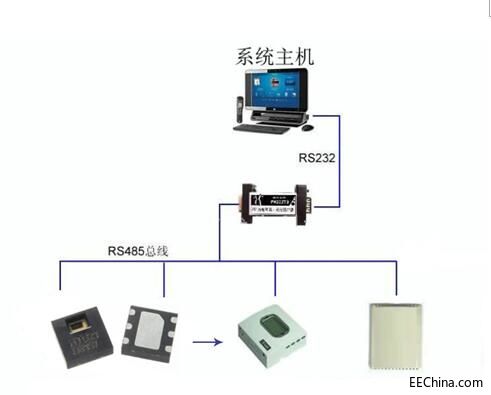

目前许多机房的管理人员采用24小时专人值班，定时巡查机房环境设备，这样不仅加重了管理人员的负担，而且更多的时候，不能及时排除故障，对事故发生的时间及责任也无科学的管理。因此对机房采用温湿度的监测和机房及服务器通道间的视频监控是必要的措施。本文建议的温湿度系统监控的结构图如下：

对于面积较大的机房，由于气流及设备分布的影响，温湿度值会有较大的区别，应根据主机房实际面积及服务器的实际摆放位置，确定加装温湿度传感器的数量，检测机房内的温度、湿度。 通过传感器与主监控室的工控机的联动可以实现机房的温湿度同屏的实时显示、超过预定值时，系统将发出报警声音提醒现场管理人员；并且为了将来的拓展需要可以在软件内部预留出无线猫通讯接口，在硬件上预留出无线猫的卡槽，以方便将来需要实现短信报警功能。

本文推荐选用一种具有独特工艺设计、价格较低廉的、高精度、数字输出温湿度传感器 - HTU21D．较好的实现了对空气湿度的测量。并予以显示。

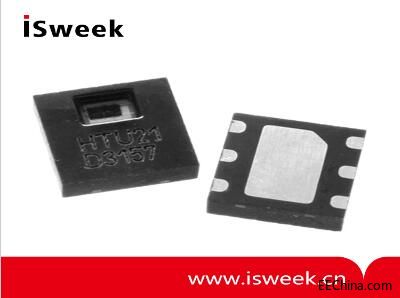

HTU21D是法国Humirel 公司推出的一款电容式相对湿度传感器，采用双列扁平无引脚DFN 封装， 底面3x3mm ，高度1.1mm。传感器输出经过标定的数字信号，标准 I2C 格式。

供电电压：1.5V—3.6

湿度测量范围：0—100%RH

温度测量范围: -40℃—105℃

最大消耗功率: 2.7uW

通信方式: I2C

湿度精度范围（10%RH to 95%RH）: HTU21D ±2%RH

湿度迟滞：±1%RH

测量时间：50ms

年漂移量：-0.5%RH/year

响应时间：5 s

HTU21D拥有3X3mm的小体积，不占空间，客户可以随意设计出小巧、精致，造型独特的湿度记录仪产品。且低功耗的特点，使无线传输电池供电的设备有着更长的持续运行时间。因此HTU21D是制作用于机房监控中使用的温湿度记录仪的好选择。
