Protel 99 SE和AD无铜孔及无铜槽如何设计?

发布时间:2018-11-19 14:44    发布者:pcbzhang
关键词: 嘉立创 , pcb设计 , 电路板 , 线路板
直观做法一:

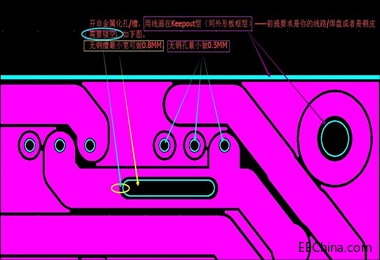

图片分析,焊盘想做成无铜孔,但需要焊盘。
反问,为何圈距离焊盘要有一定的距离呀?这个距离是0.2mm。我司采用干胶工艺,如没有0.2mm的距离封不住孔就造成孔有铜孔。在此建议各设计工程一定尽最大空间设计大您的焊盘,因要考虑
这个孔距离焊盘0.2mm距离焊盘不够大成品可能您的焊盘就是一个线圈了。

下图分析如您设计的圈叠加在铜皮上没有同上图,圈距离焊盘0.2MM的距离,那生产就会出现二种可能性。
  左则这三个孔成品有铜和无铜的可能性各占一半。因为您的设计不规范,不规范化就会出现多种结果。

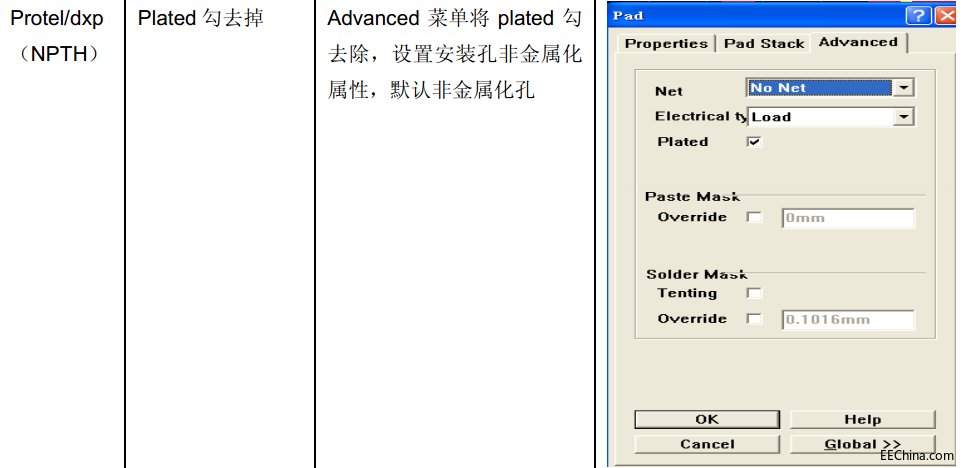

软件自身(孔无铜定义)做法二:

如贵司提供(GERBER文件),前提要求必须提供分孔图表如下图必须做:

嘉立创|电路板打样|pcb打样|pcb设计|线路板打样|贴片加工
