电视机节电遥控关机电路(CIC2851)
发布时间：2011-2-20 08:33
发布者：电路图分享
|

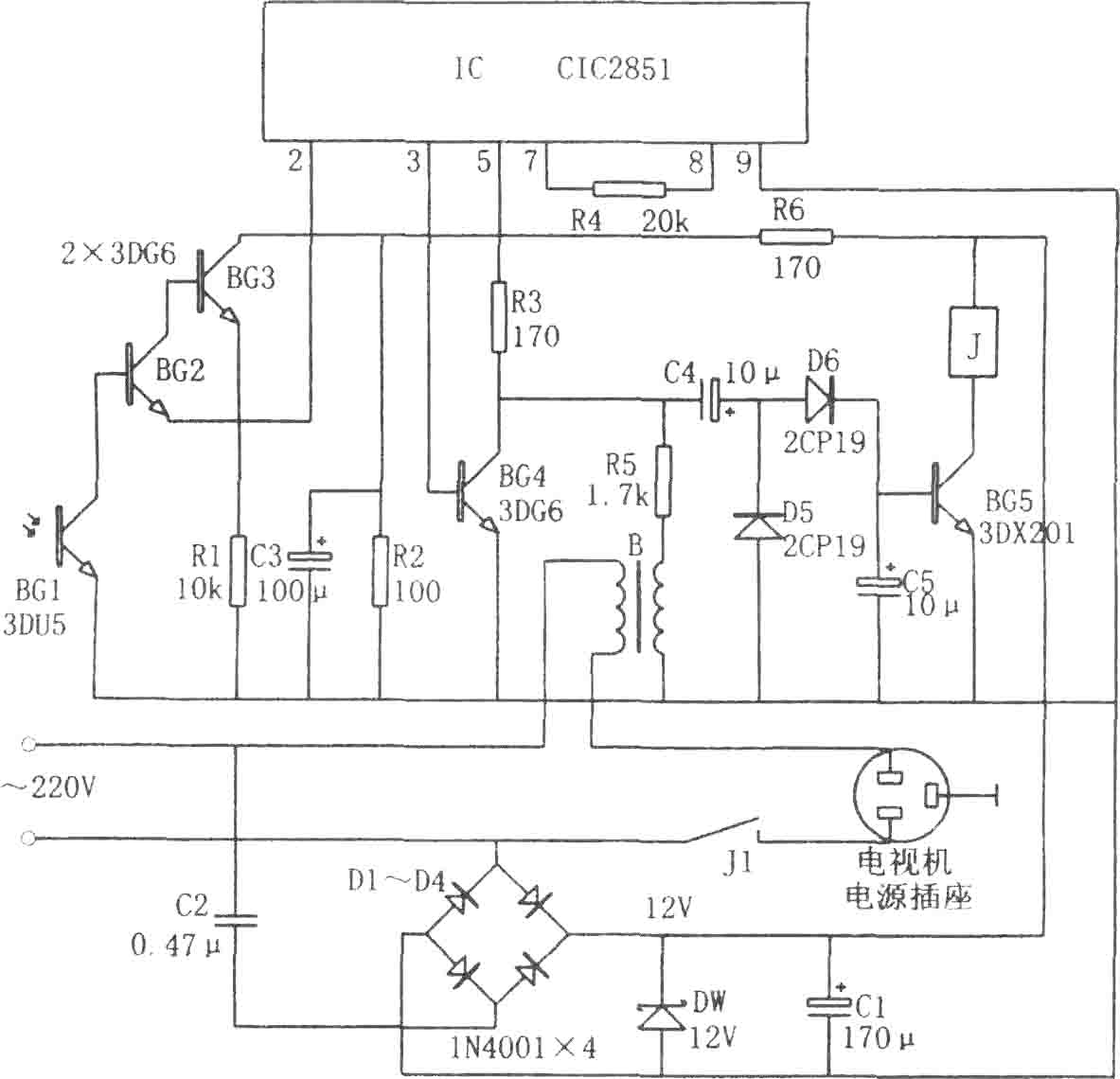

如图所示为电视机节电遥控关机电路。该电路由电源电路、红外线接收电路、音乐集成电路IC(CIC2851)等组成。 当手持遥控器向电视机发出信号时，电路中的光敏三极管BG1收到此信号。该信号为脉冲调制信号，其平?β市 ４诵藕啪?G2管放大后触发IC，使其发出音频信号，该音频信号经D5和D6倍压整流后产生偏流，使BG5导通、继电器J吸合，从而使电视机电源接通。交流电流通过变压器B的次级后产生的交流电压代替了IC的音频信号，又使继电器J产生自锁。 若要关机，则BG1再次收到光信号，产生很小的集电极电流，该信号经BG2放大后使BG3管导通，触发IC发出关机信号。因整个电视机的电流大大减小，B的次级交流电压下降，10秒后音乐集成电路IC停止输出，对应BG5管的集电极电流减小，使继电器J释放，从而断开电视机的电源。 电路中变压器8的铁心尺寸为5×7mm。初级线径为0.3mm，匝数为60；次级线径为0.1mm，匝数为300。继电器J采用JX-13F-12V。 本电路利用遥控盒发出的红外光信号来关断整机电源，耗电量小于0.3W。而有些带遥控功能的彩电， 在遥控关机后仍有部分电路未断电源，有一定的功耗。对有的机器，其在遥控关机后的功耗大于10W，显然利用了本电路，则可实现电能的节省。  |
