超声波遥控开关(C033)

发布时间:2011-2-20 08:26    发布者:电路图分享
关键词: C033 , 超声波 , 遥控开关

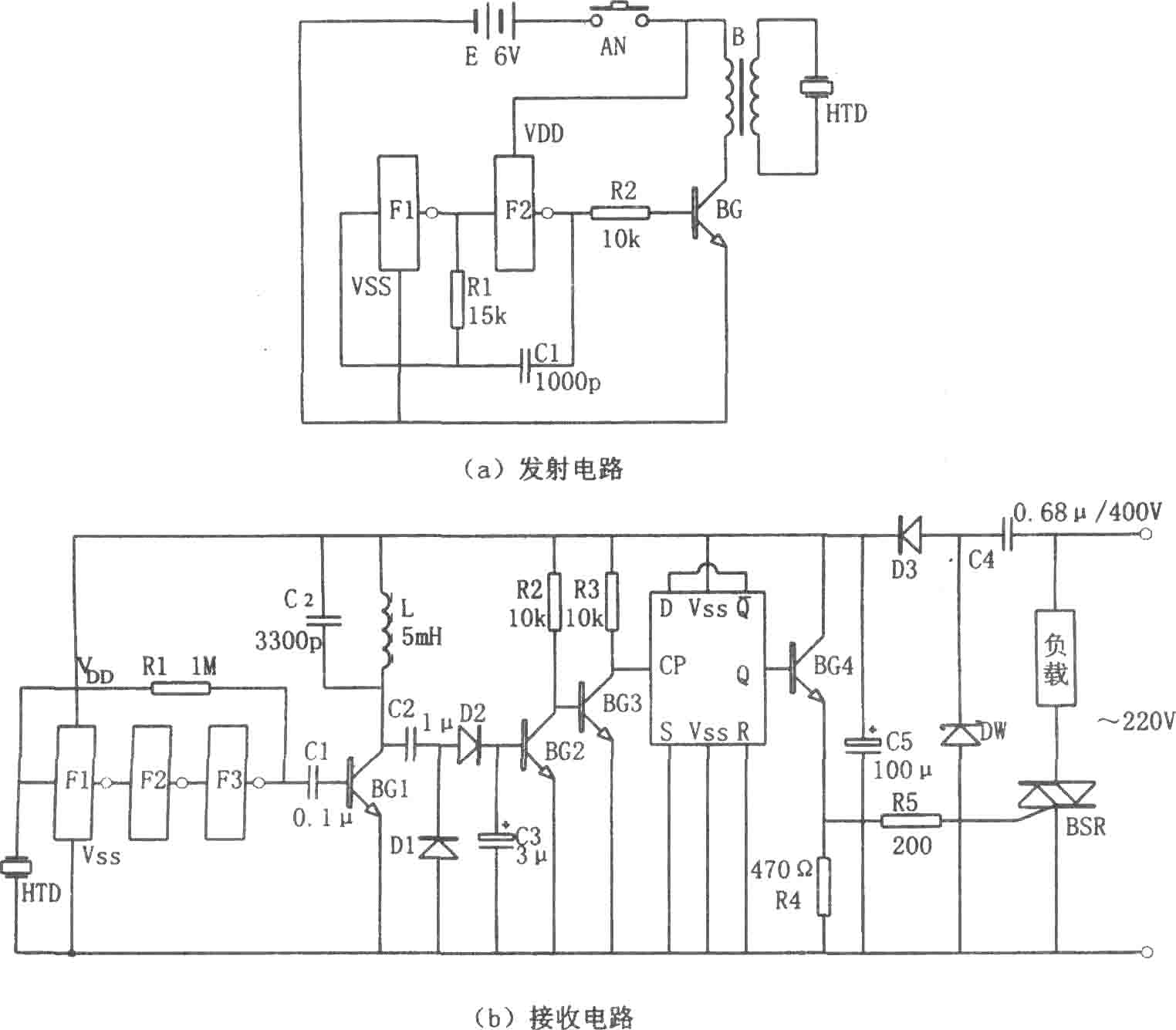

如图所示为超声波遥控开关电路。该电路由发射电路和接收开关电路组成。其中发射电路由多谐振荡器、功率放大器、升压变压器B、压电陶瓷片HTD和电源电路等组成,见图(a)。接收开关电路由压电陶瓷片HTD(与发射电路相同)、奇数级串联放大器、D触发器、谐振回路、直流电源电路等组成,见图(b)。
