液位传感器如何接线？
发布时间：2018-10-15 09:58
发布者：知夏微凉
关键词：
液位传感器
|
近年来，随着电子技术和自动化的不断发展，液位测量与控制技术有很大的提高。日化品、食品饮料、医药等行业的生产，都离不开液位的监控，液位传感器的重要性日趋凸显，甚至直接影响着产品的质量。因而正确了解液位传感器接线的方法，才会减少液位传感器在运作过程中出现误差，否则很容易会导致液位传感器的损坏，影响测量的准确性。因此液位传感器接线的方法对于我们的使用是非常重要的。那么如何对液位传感器接线呢?接下来工釆网小编就为大家介绍一下液位传感器如何接线。

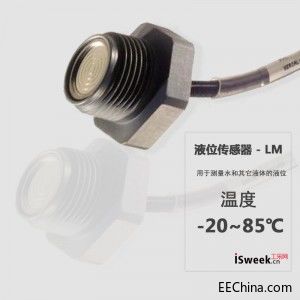

液位传感器是一种常见的测量液位位置的传感器，它是将位的高度转化为电信号的形式进行输出。液位传感器为模块电路，具有耐酸、防潮、防震、防腐蚀等优点，电路内部含有恒流反馈电路和内保护电路，可使输出最大电流不超过28mA，因而能够可靠地保护电源并使二次仪表不被损坏。 液位传感器，一般输出的信号是电流4-20MA，0-20MA，或电压0-5V，1-5V，0-10V等，通常电流型的是二线或四线制、电压的三线制输出。目前很多是没有24VDC供电电源的，大部份是10V，有些功耗较大的变送器，10VDC的电源无法带动，那么只能外接供电源24VDC。这样一来液位传感器就出现了四个接线端子：供电+，供电-，反馈+和反馈-。 液位传感器接线之电流型二线制接比方式：电源+==供电+;信号+==反馈+，供电-==反馈-，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以，可能中间有端子，要看一下回路图。
液位传感器接线之电压型三线制接线方式：电源+==供电+;电源-(信号-)==供电-;信号+==反馈+，电源-(信号-)。 液位传感器接线之四线制接线方式：电源+==供电+;电源-==供电-;信号+==反馈+，信号-==反馈-。 说到这里有的人会问为何液位开关和液位传感器的原理相同为何液位开关的接线方法会有所不同呢？那是因为液位开关是根据液位传感器的信号输出开启放水或者进水的阀门而使水位保持恒定的一种控制器。也可以说液位开关输出的是一种开关信号，液位开关首先要确定液位的高度，依据这个高度来输出开关量信号。而液位传感器是将液位的高度转化为电信号的形式进行输出。我们可以对电信号进行处理比如和plc、数据采集器或者专业显示器相连进而输出液位的高度。还有就是液位开关和液位传感器的原理虽然相同。但是液位开关是开关控制电路，而液位传感器是相当于变压，变流用的电路元件。 |
