Board cutout不可以作为开孔开槽,此项只能做为绝对参照图体现(3D效果)仅此而已,
不能被转出Gerber元素来作为成形加工的。如需要设计开孔或开槽,请同板框线一个层画,
在Keep-out层或者机械1层画出形状。

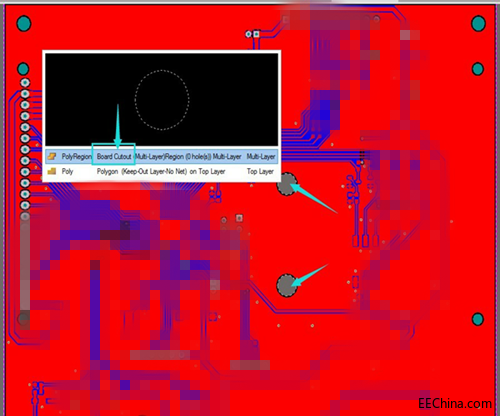

案例:此文件Board cutout设计
Board cutout1.png

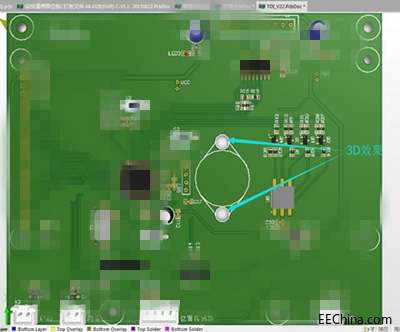

下图3D效果显示有孔(虚理开孔)
Board cutout2.png

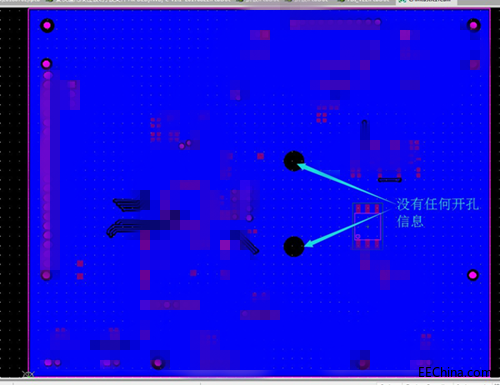

生成Gerber文件,Board cutout设计元素丢失
Board cutout3.png
正确的设计是Board cutout和成形(实线)叠加
Board cutout4.png

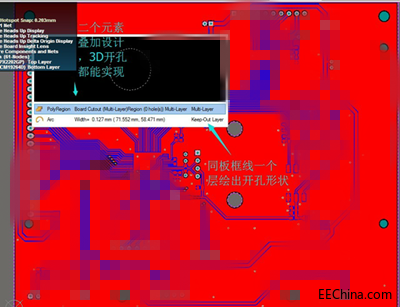

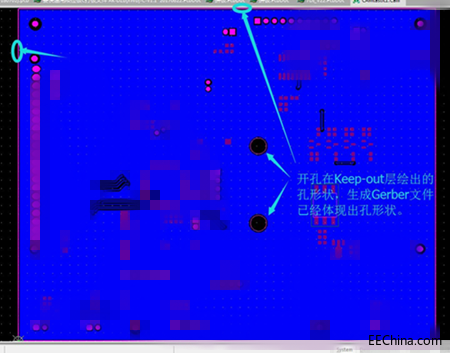

Keep-out层绘出开孔形状,生成的Gerber效果图
温馨提示:keepout勾不能勾

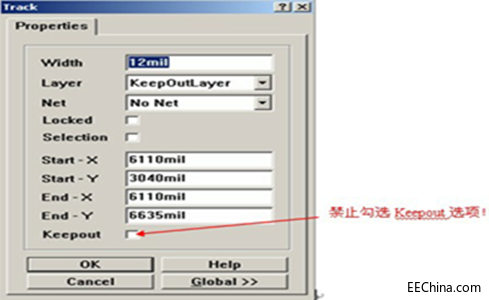

Protel系列、AD系列软件所画的线,不论画在哪一层(包括走线层、Keepout层等),双击打开线的属性,
一定不能勾选keepout选项,一旦选中了keepout选项,则这根线无法在gerber文件中生成,导致此线无法生产出来。

1. Protel99se软件为例
2.Altium Designer软件为例





Board cutout6.png
Board cutout5.png
Board cutout7.png
