智能化超声波测距专用集成电路SB5227构成超声波测距仪电路图
发布时间：2011-2-19 09:49
发布者：电路图分享

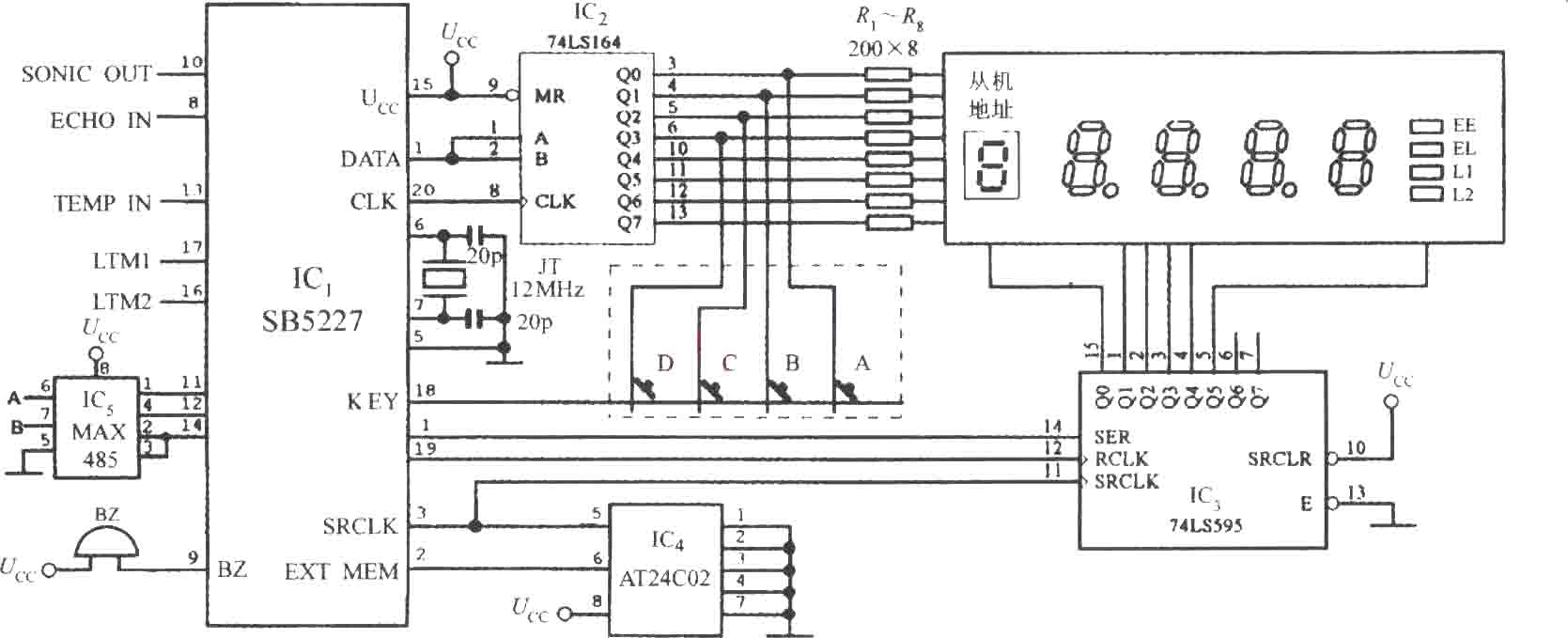

由SB5227构成超声波测距仪的总电路如图所示。图中省略了发送电路、接收电路及温度检测电路。图中使用了5片集成电路：IC1(SB5227AM或SB5227AS)；IC2(8位并行输出的串行移位寄存器74LS164)；IC3(带输出锁存的8位串行移位寄存器74LS595)；IC4(基于I2C总线的2Kb E2PROM存储器AT24C02)；IC5(RS-485总线驱动器 MAX485)。在AT24C02中存储着所设定的参数，当突然断电时可防止数据丢失。LED显示器由5位共阴极数码管构成，最高位(万位)用来显示从机地址(ADDR)，其余4位显示测量值，亦可显示出距离的上、下限。LED显示器以动态扫描方式工作。由显示驱动器输出的串行数据经过74LS164转换成并行输出的笔段信号，依次通过限流电阻R1～R8接数码管的相应电极(笔段a～g和小数点DP)。74LS595则构成位选通器。举例说明，当扫到千位时，Ql=0(低电平)，千位数码管即显示数据，而此时个、十、百位的数码管均消隐，依次类推。晶振电路中包含12MHz石英晶体，振荡电容C1、C2和内部反相器。  |
