NE555构成的超声波液位指示电路图
发布时间:2011-2-19 09:46 发布者:
电路图分享
关键词:
NE555
,
超声波
,
液位指示

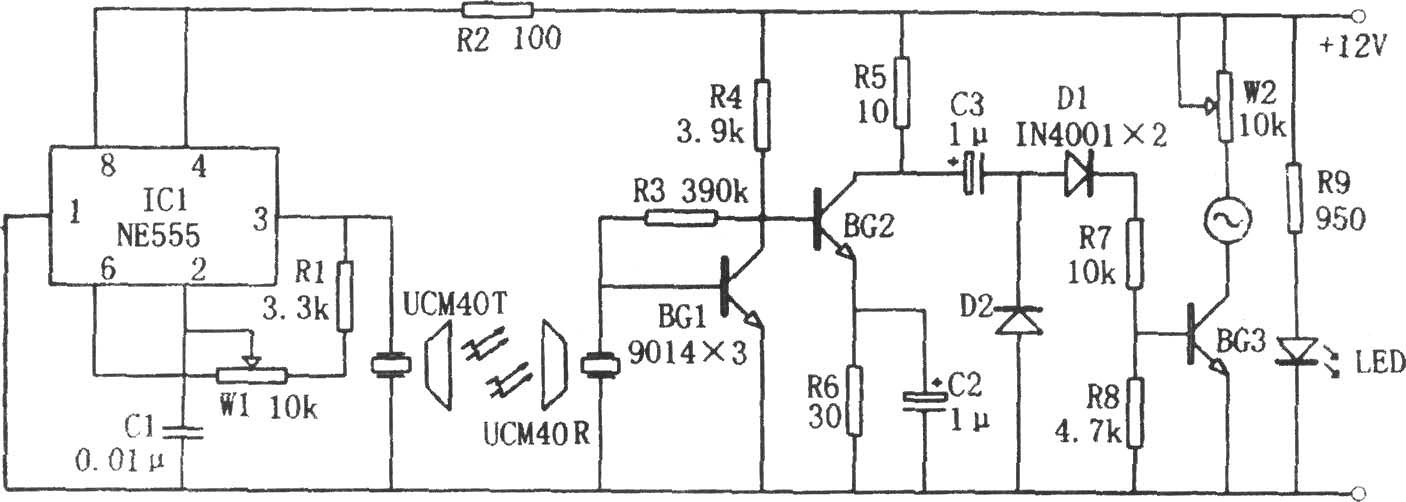

如图所示为超声波液位指示
电路
。该电路由超声波发射电路和接收电路组成。
超声波发射电路由
555
、R1、W1、C1和超声波发射头UCM40T组成。超声波接收电路由与发射头相匹配的接收头UCM40R、级联
放大器
BG1和BG2、检测电路组成。当液面接近接收头时,
电压
表偏转角增大,且液面离得越近,对应的偏转角越大。
由于超声波具有不受被测液体的浓度和导电性能影响的特性,因此本电路要比一般的接触式液位显示电路要优越,精度会更高。
