高压逆变降压稳压器：更多功能占用更少空间

发布时间：2018-9-27 14:41 发布者：eechina

安森美半导体供稿

从基于传感器的设计到功率放大器，电子工业的许多应用都周期性地面临着产生负电压轨的要求。虽然已使用的许多基于变压器的设计、充电泵等方法都能满足这一特定要求，但降压-升压式(buck-boost) 逆变拓扑结构设计简单，同时节省了功率和占板空间。

在许多应用中，电力预算已然紧张，PCB面积常常受到限制，因为客户在要求缩小方案大小的同时，需要在许多新产品中加入用电量高的功能。使用Buck-Boost逆变拓扑的电源器件可提供一个方案，因此对于系统设计人员非常有价值。

降压稳压器可被重新配置为使用buck-boost逆变拓扑从正输入电压产生负输出电压。与降压稳压器不同的是，buck-boost逆变在“关断”时间内通过输出二极管传输能量到输出端。因此，用户必须记住，平均输出电流总是小于平均电感电流。设计人员还必须注意，器件基准电压不再是接地而是为负输出电压，这使得器件的有效输入电压为VIN+ |VOut|。

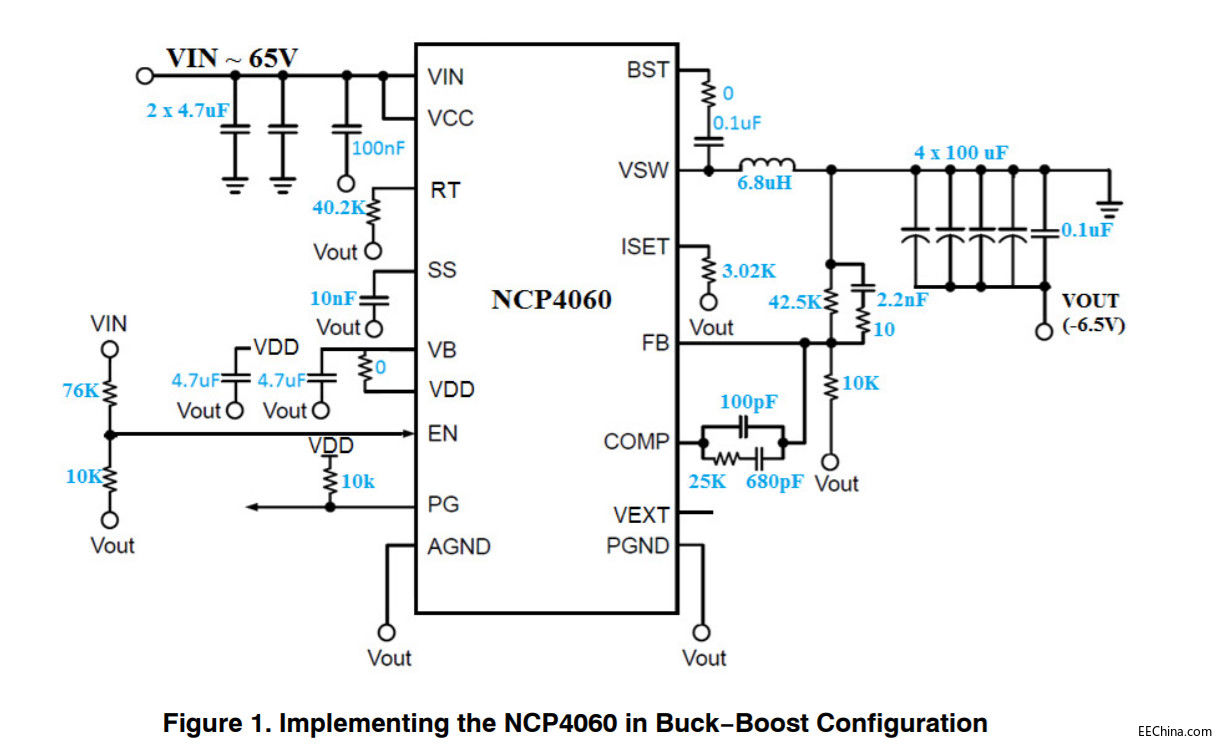

电信厂商倾向于采用两级设计以产生负电压轨用于氮化镓(GaN)功率放大器(PA)驱动器。第一级将输入电压(通常为48-65V)降至12V，然后是产生-6.5V的第二级。通过使用如安森美半导体的NCP4060A这样的器件，设计人员可将其合并成一级，将高输入电压转化为负输出电压，同时保持高能效，并提供方案用于空间受限的应用。
