利用TLC555产生负电源的电路图(桥式传感器信号调理器1B32)
发布时间:2011-2-19 09:41 发布者:
电路图分享
关键词:
1B32
,
TLC555
,
负电源
,
桥式传感器
,
信号调理器

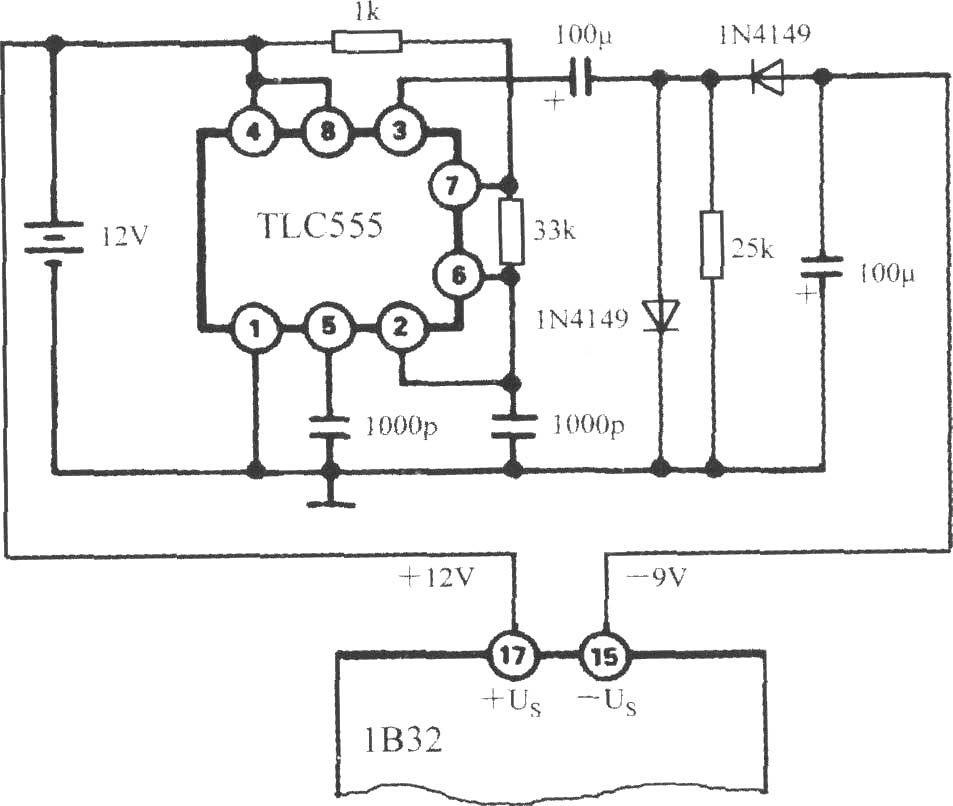

1B32的小型化封装及其高可靠性指标,使之成为便携式压力检测系统的理想选择。由于1B32需要一个负电源,如图给出了一种能产生负
电压
的实用
电路
。用+12V电池的正极去驱动一只
CMOS
TLC
555
定时器,定时器的典型电源
电流
为360μA。该定时器的输出为方波,再经过整流滤波后得到-9V电源。1B32的激励电压应等于或小于+9V,以便留出调节余量。
