低功耗可编程传感器信号处理器TSS400-S1/S2的典型应用电路图

发布时间:2011-2-19 09:34    发布者:电路图分享
关键词: TSS400-S1 , 传感器 , 信号处理器

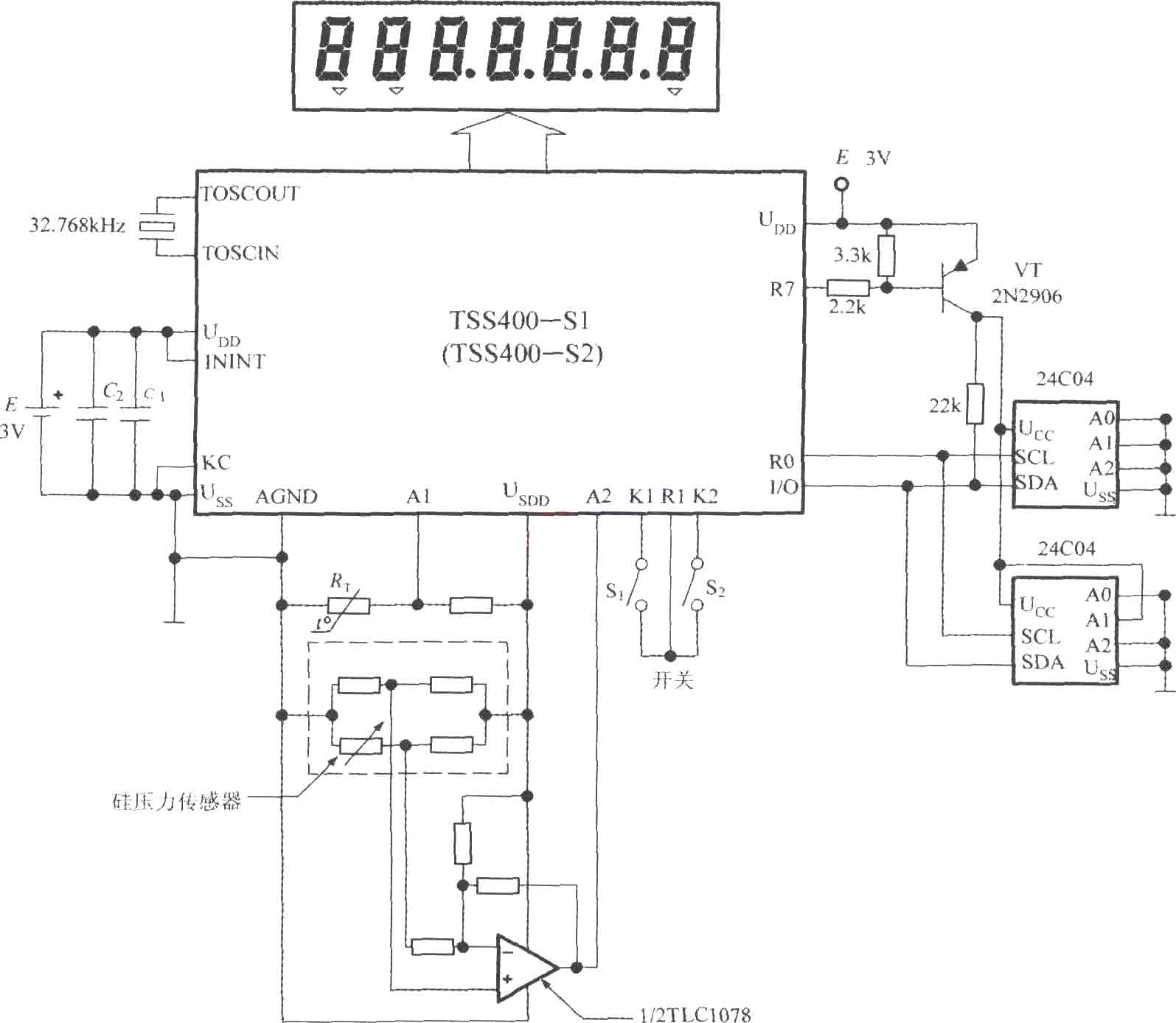

TSS400-S1/S2的典型应用电路如图所示。该系统采用3V锂电池(E)供电,C1、C2为电源退耦电容。晶振频率选32.768kHz。 外部存储器使用两片512字节的24C04型E2PROM。虚线框内表示硅压力传感器。通过温度补偿软件可获得测量精度与12位ADC相当的压力值。图中的模拟线路都接到USDD端,仅在需要A/D转换时才给传感器供电,这样能节省整个系统的耗电量。硅压力传感器的输出电压经过单电源双运算放大器TLC1078(现仅用其一组放大器)放大后,送至TSS400-S1/S2的A2端。S1、S2为工作模式转换开关。 E2PROM的电源电压受R7口线的控制,VT(2N2906)为60V、0.6A的功率管。
