5通道低功耗可编程传感器信号处理器AD7714的典型应用电路图

发布时间：2011-2-19 09:33 发布者：电路图分享

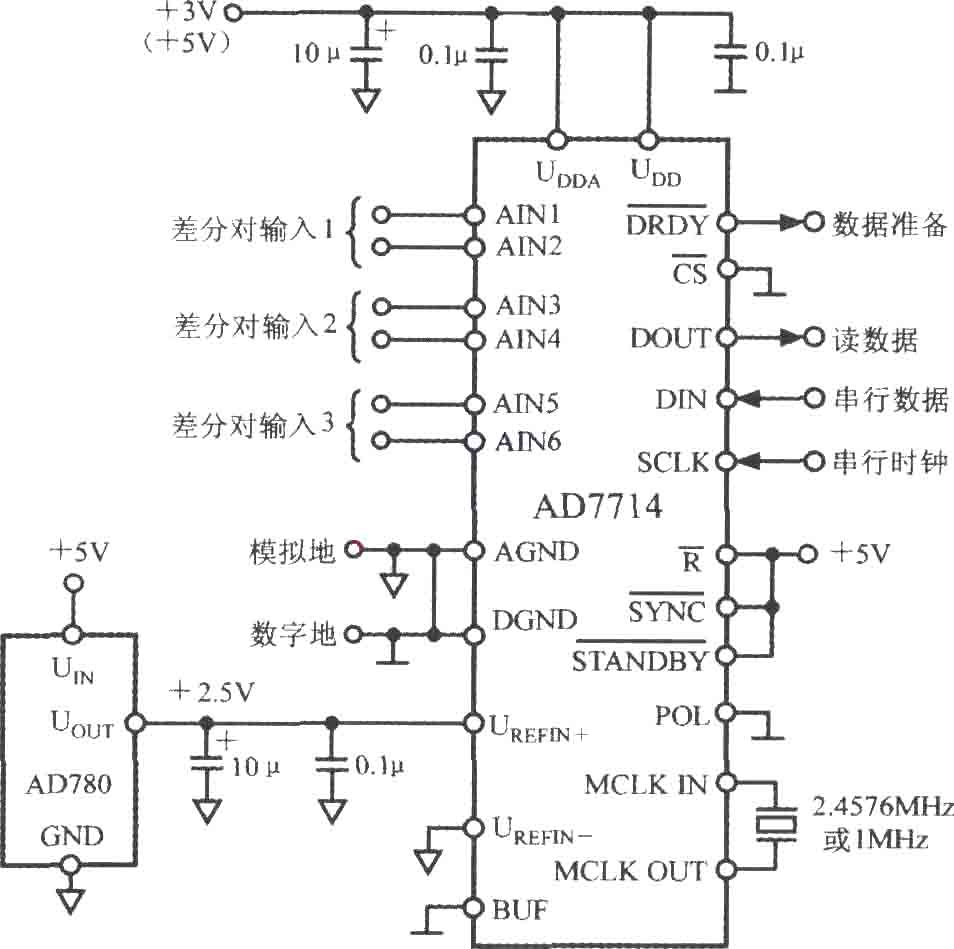

AD7714的典型应用电路如图所示。AD7714的UDD、UDDA端可接+3V或+5V电源。模拟输入端被配置为3个差分对输入端。AD780可提供精密的+2.5V基准电压。将CS非端接DGND时，AD7714被配置成3线串行接口。由石英晶体(或陶瓷谐振器)提供主时钟。在某些特殊应用中，要求UDD、UDDA端分别由两个独立的电源来驱动。
