AltiumDesigner原理图库修改操作流程

发布时间:2018-9-12 23:50    发布者:MainSir
关键词: AltiumDesigner , 原理图库


1
视频演示
2
操作流程
1-点击File下的Open找到对应要修改的原理图库文件,原理图库文件的后缀名是SchLib。
图: AD09界面
图: AD18界面
2-选择要修改的原理图库文件,电机打开。
图: AD09界面
图: AD18界面

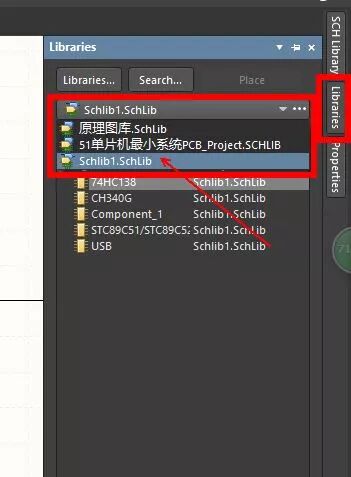

3-在右侧的Library标签下,选择对应要修改的库,本例选择Schlib1.SchLib。
图: AD09界面
图: AD18界面

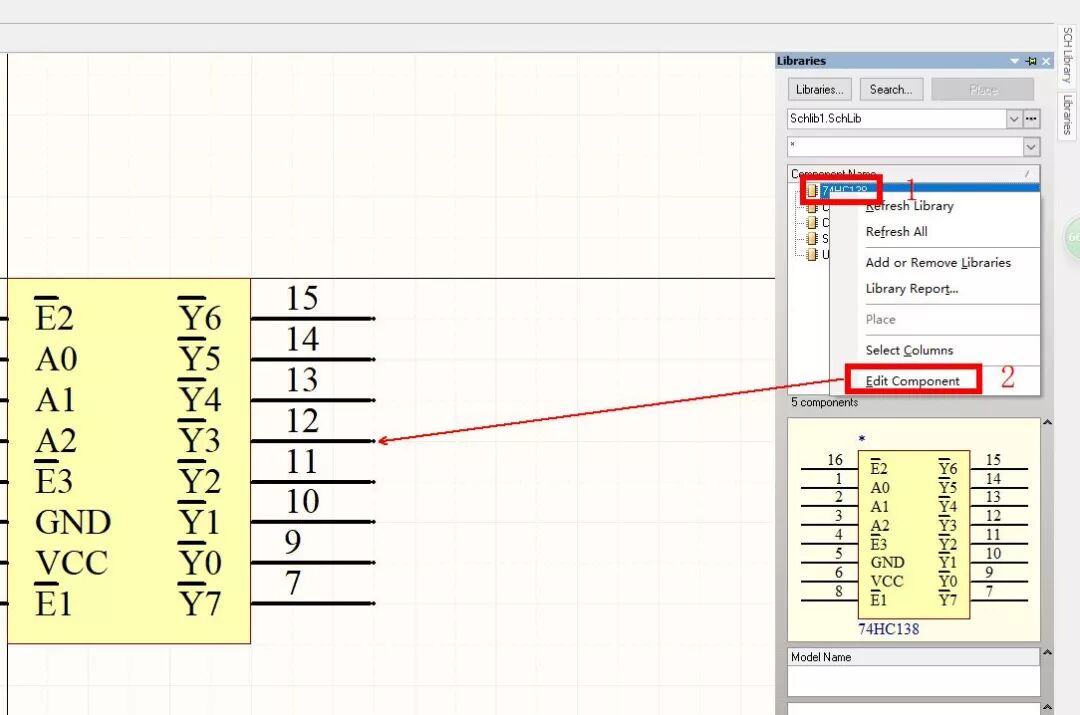

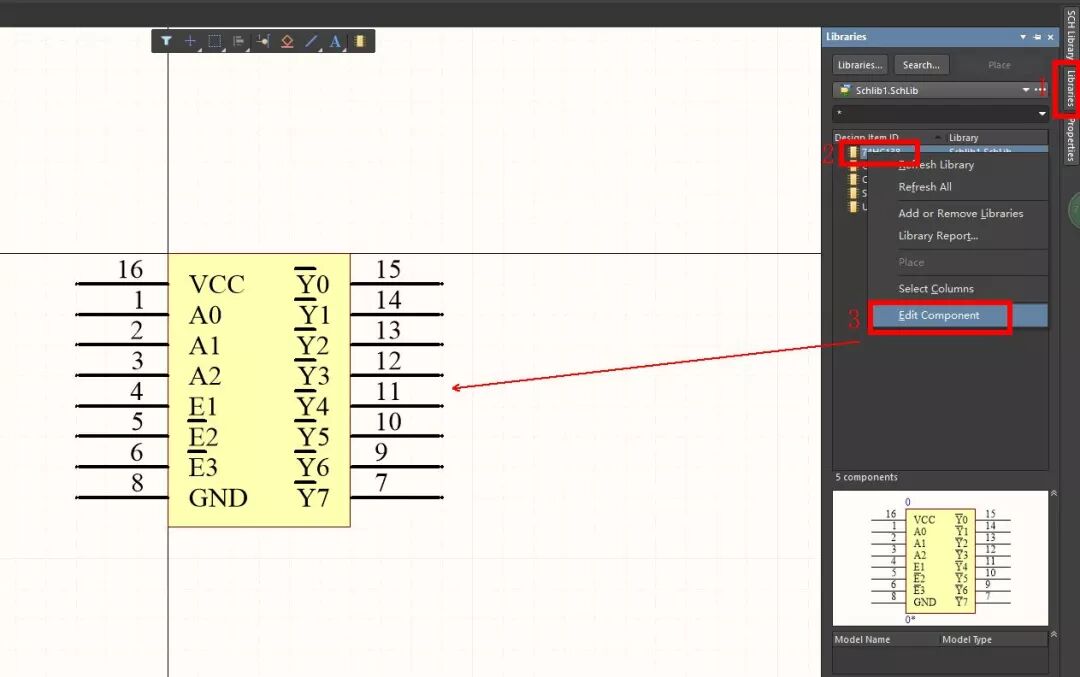

4-选择后,在右侧Library中,Schlib1.SchLib原理图库的器件列表中,选择要修改的器件,右键选择Edit Component。
图: AD09界面
图: AD18界面

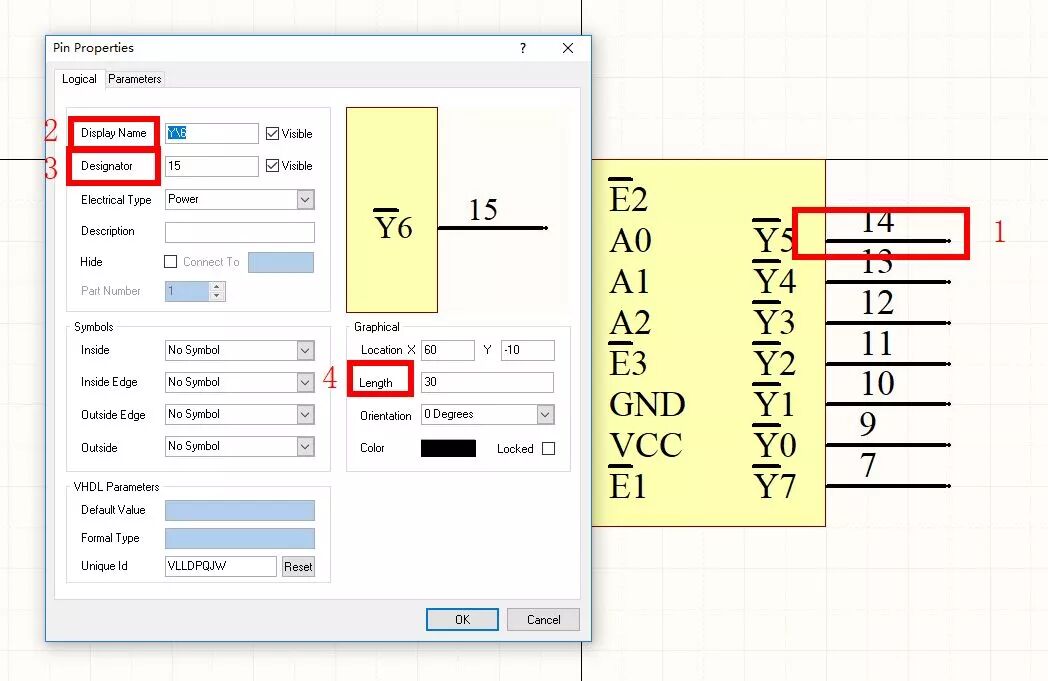

5-在图纸上双击引脚,弹出引脚参数设置窗口,2为引脚名称设置,3为引脚编号设置,4为引脚长度设置。
图: AD09界面

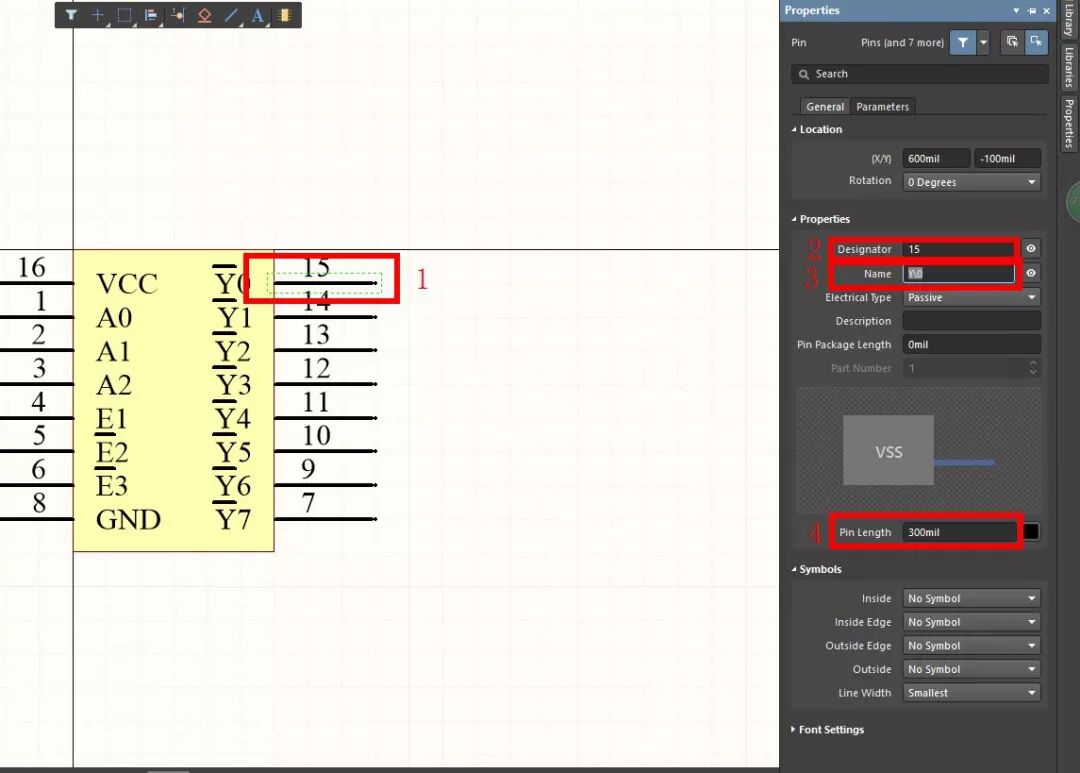

AD18双击引脚后,在右侧Library中进行引脚参数设置,2为引脚名称设置,3为引脚编号设置,4为引脚长度设置。
图: AD18界面
资料下载方式:扫描二维码,关注微信公众号,输入Z7,发送即可下载视频资料,进行开发练习。后续不断更新项目资料,为大家提供开发学习资料。
