iTOP-iMX6开发板-MiniLinux-Max485测试使用文档

发布时间:2018-9-5 10:09    发布者:落风
在“CAN_485_Module_v1.x”硬件资料压缩包中,提供 Cadence 格式的原理图和PCB、AD 格式的原理图和 PDF 格式的原理图。485 模块的 linux 驱动是内核目录下的“drivers/char/max485_ctl.c”文件,默认内核镜像中已经包含该驱动。
测试例程提供“iTOP-iMX6开发板-MiniLinux-Max485_V1.x”压缩包。
1 硬件连接
本文档测试的硬件为两块迅为iTOP-IMX6开发板板。用户在测试自己的 485 设备时,可以将其中一块开发板替换为自己的 485 设备。

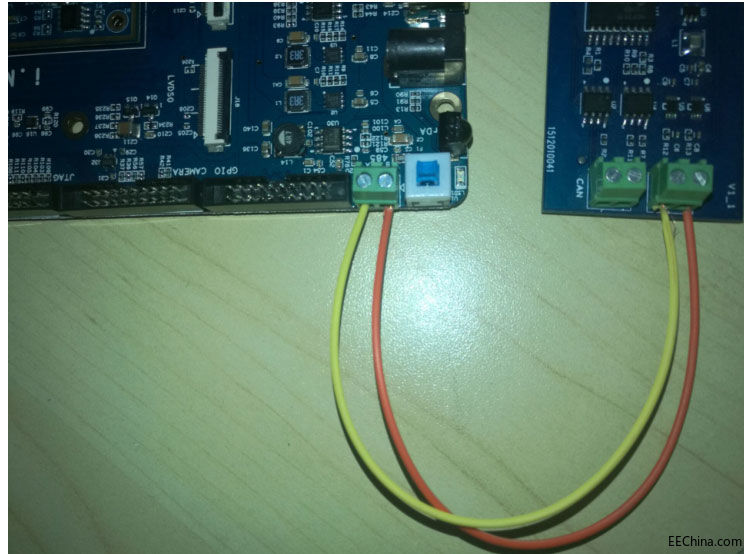

如下图所示。开发板 1 和开发板 2 连接时 A 对 A,B 对 B,连接完成后如下图所示。
由于 GPS 和 485 模块复用一组串口,如果用户购买开发板套餐的时候,既有 GPS 模块,又有 485 模块,那么在测试的时候,则需要确认底板上焊接了 R38 和 R40 电阻,确认去掉了 R141 和 R143 电阻,这四个电阻都是 0 欧姆的。
硬件连接完成之后,就可以进行软件测试了。
2 软件测试
开发板运行最小系统后,通过 tftp、nfs 或者 U 盘挂载的方式把可执行文件拷贝到开发板目录。

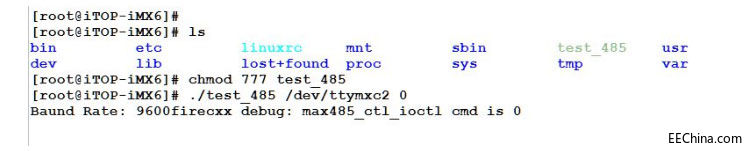

修改权限后,执行“./test_485 /dev/ttymxc2 0”命令接收信息。如下图所示。

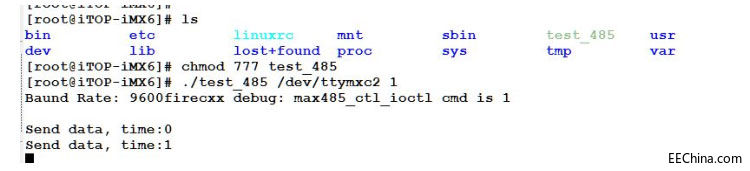

在另一块开发板执行“./test_485 /dev/ttymxc2 1”命令发送信息。如下图所示。

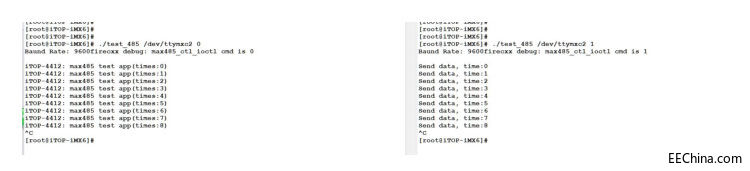

此时接收端,可以接收到消息。具体情况如下图所示。
把发送方和接收方互换后,通讯依然正常,如下图所示。
测试完毕。
