一、仪器名称型号：

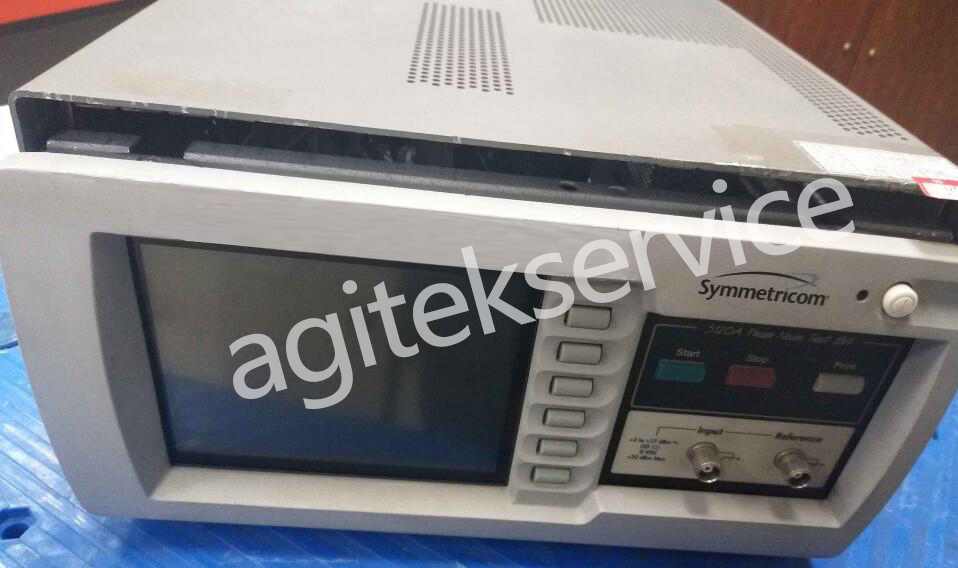

相位噪声分析仪，美国Symmetricom公司TSC5120A。
二、故障表现：
无法开机，其他未知。
三、维修过程：
客户表示，该机器在其他多家维修公司（含原厂）处理过，均无法修复。
1、修复开机故障：
实测可以上电开机，但无法点亮屏幕及引导系统。
该机内部采用了一块5.25寸通用工业控制计算机，因此，修复该故障不算难事，不在本文描述范围内。
2、修复启动故障：

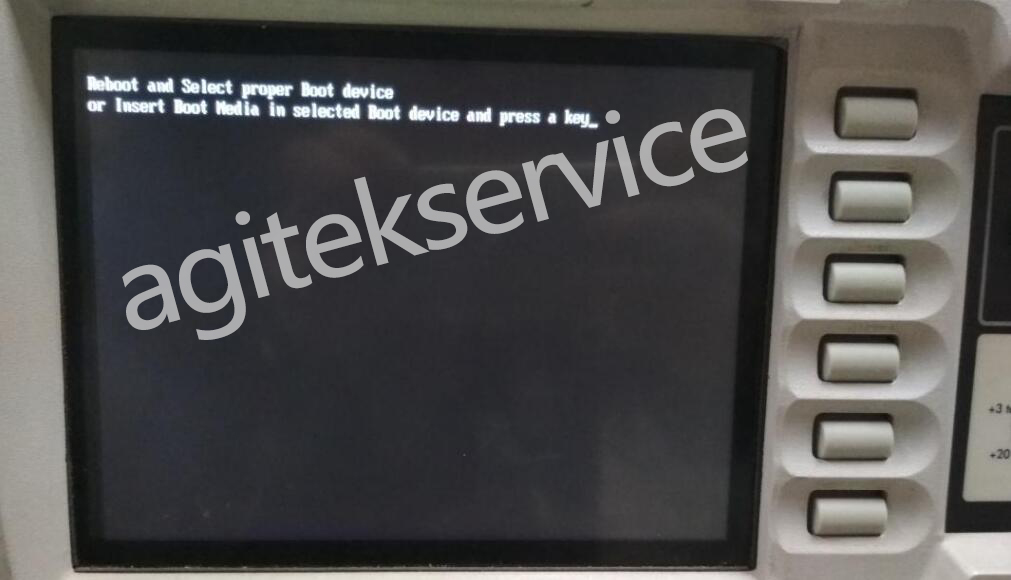

在采用外挂硬盘安装Windows系统验证通过后才发现，本机的启动CF卡上，原本使用的系统及分区格式均与Windows不兼容，无法识别及读取，众多通用工具均失效。
由于在新CF卡上安装Windows系统可以正常运行，可以基本确认计算机硬件系统正常，因此开始查找原CF卡的分区及原系统格式。
3、信号测试故障：
终于可以进入到测试界面了，以为万事大吉，不成想，噩梦才刚刚开始：

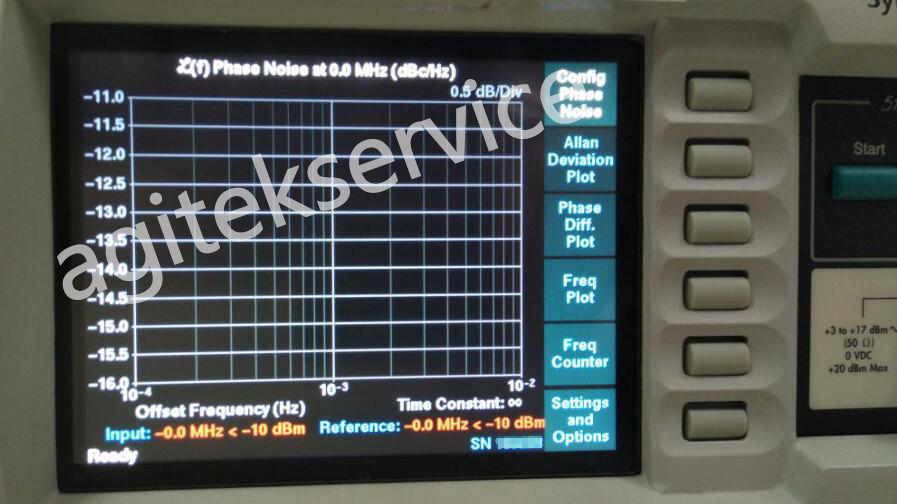

不论输入什么信号，给哪个端子输，永远都是这个界面，Input和Reference后面的示值永远不变！
开始查信号通路及各节点的特征值，均正常！维修陷入了僵局。
突然想起客户说的，该机器在其他多家维修公司（含原厂）处理过......，再看一下内部的布局：
各种标识......，会接错线缆吗？

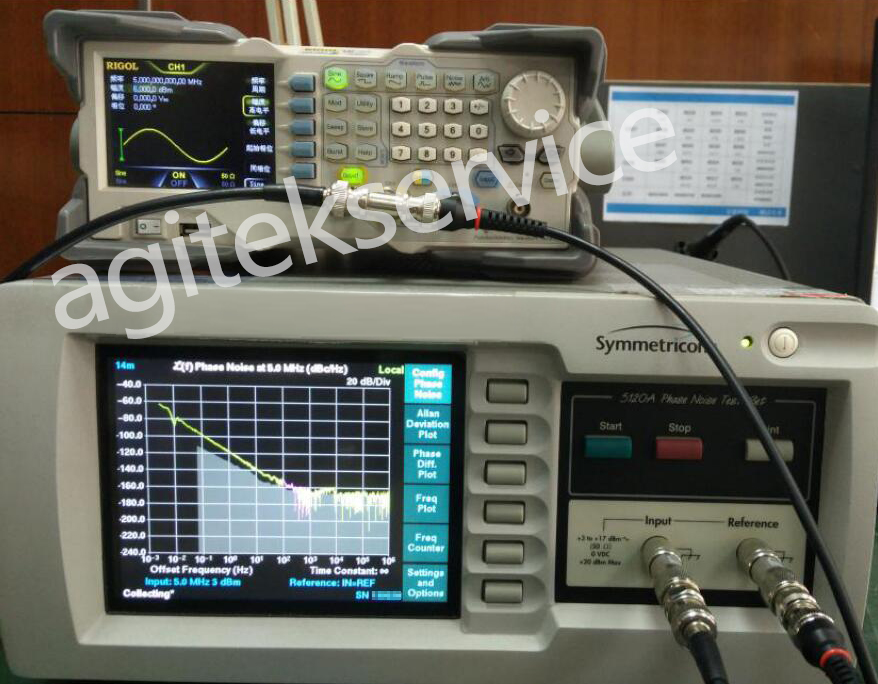

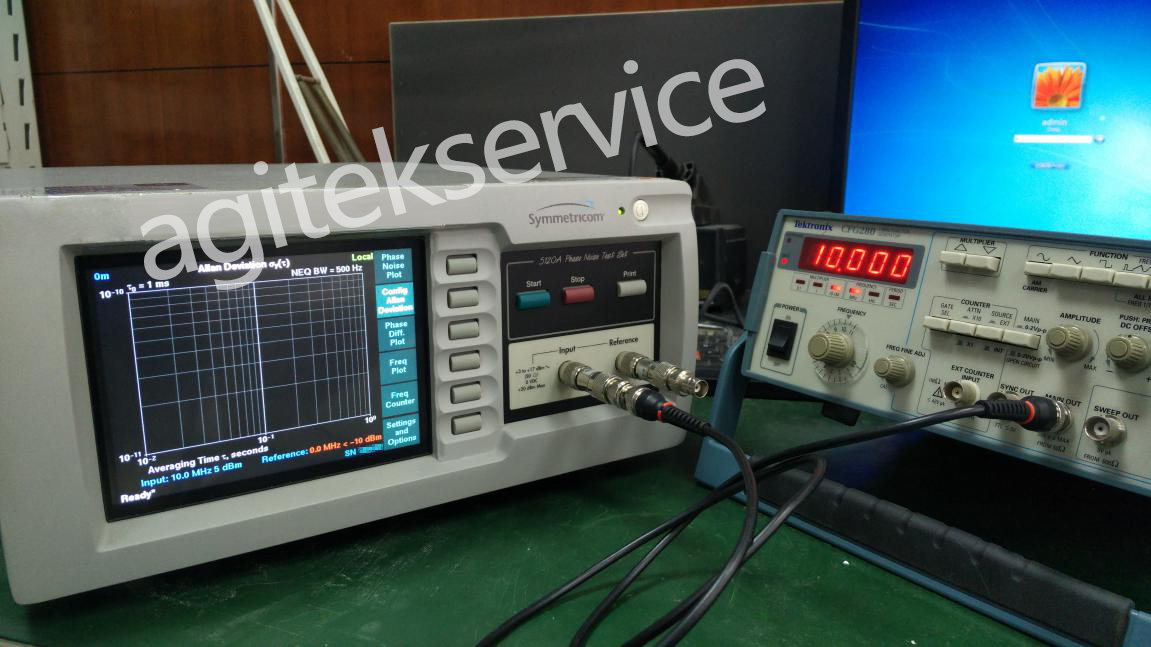

答案是肯定的：经过多种尝试和梳理，多天的努力，终于正确恢复了连接线，信号测试结果终于出现在了该出现的位置：
进一步测试，发现了个小小的问题：Reference测试的电平比Input的示值大，而且，基本不随输入信号的调整变化。小case啦。既然通路模拟信号均正常，而数字化后的显示不正常，那么故障点显而易见啦。
4、相位噪声分析故障：

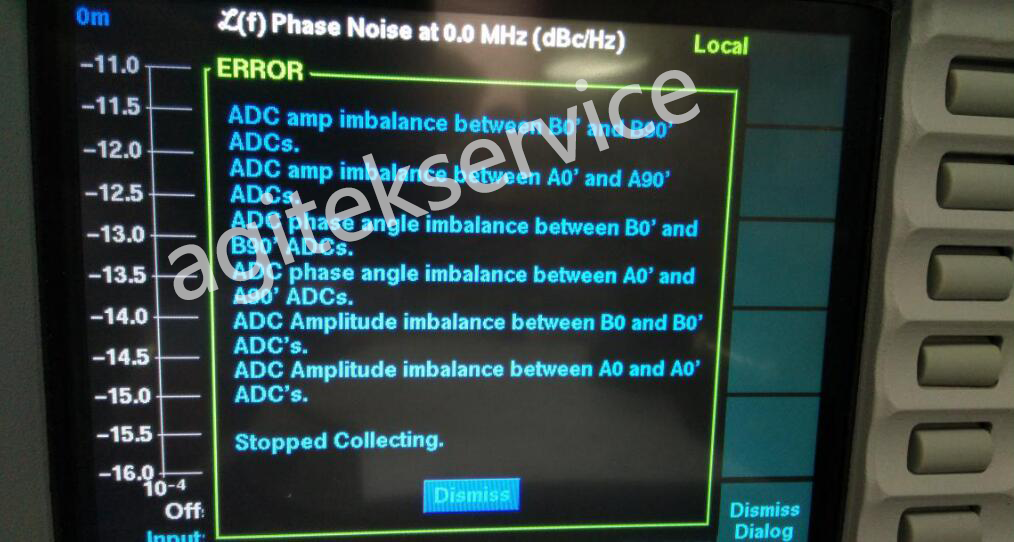

可是，在我们还没来得及庆祝的时候，紧接着的画面又再次让我们已经脆弱的小心灵蒙上了不祥的阴影：
在输入信号特征值均能准确测量并显示的情况下，这些问题是因为什么呢？
看着满屏的各种ADC，那就还是拿ADC开刀吧。各种对比，测试，在各种不可能测试的位置设置连接线......，更换了多个值得怀疑的器件，保证了所有对比点的参数均准确无误，但是，这个屏幕却顽固的一直保持了下来，维修再次陷入了僵局......
我们所有的维修均建立在器件原值、原型号、原位置替换的基础上，会有器件安装错误的情况发生吗？原位的器件装错了，装错了、错了......这可能吗？太离谱了吧！神啊，原谅我吧，我只能这么想了：既然线缆都能接错，还有什么不可能！
又是一通对各模块功能的测试与分析，功夫不负有心人，终于确认了故障点，消灭了霸屏多日的错误信息，久违了的相噪测试的曲线画面出现在了面前：
四、总结
通过艰苦的努力，终于完成了维修。回过头来看，实际上最初可能是有包括系统软、硬件以及ADC的问题，可以认为是比较复杂的综合性故障，但是相比人为的因素，在缺少相关技术资料的情况下，几乎是无解的。因此，维修时还是要谨慎选择维修公司，否则，可能让一个原本并不严重的故障仪器真正的变成报废机。
