HDMI接口的PCB设计

xunavc

　　1、定义 HDMI 接口的 PCB设计
　　HDMI 的全称是“ High Definition Multimedia ”，即：高清多媒体接口。HDMI 在引脚上和 DVI 兼容，只是采用了不同的封装。与 DVI 相比。HDMI 可以传输数字音频信号，并增加了对 HDCP 的支持，同时提供了更好的 DDC可选功能。HDMI 最远可传输 15 米，足以应付一个 1080p 的视频和一个 8 声道的音频信号。HDM1 支持 EDID 、DDC2B ，因此 HDMI 的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频倍频格式。一对时钟差分，三对数据传输差分。

　　2、走线设计要求

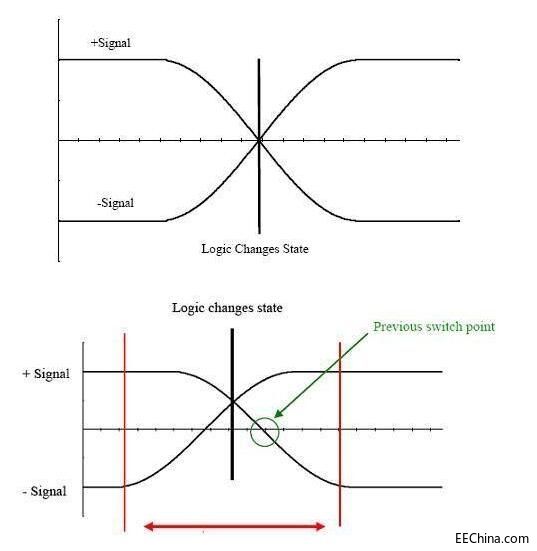

　　尽可能使HDMI连接器和器件之间的电气长度保持最短，从而使衰减最小化。深圳学PCB就找凡亿教育为了使差分信号正常传输，一个差分对的两走线间距必须在整个走线轨迹上上保持一致。否则，间距变化就会引起磁场耦合不平衡，从而降低磁场消除的效果，造成EMI增加。推荐线宽间距比为1:1

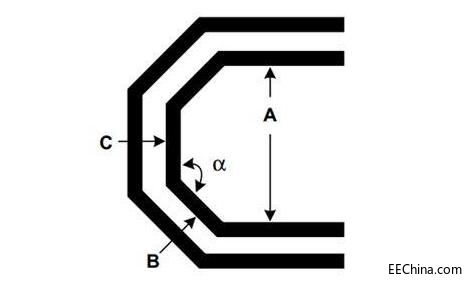

　　b、差分等长绕线 Gap 宽度满足 4W，A 的长度为线宽的 3 倍。

　　邻近 GND 层走线，空间足够的情况下进行包地处理。包地线离差分线间距满足差分线宽的 3 倍（中心到中心），铺铜离差分线 20mil。

　　信号换层的过孔附近放置一些接地的过孔，以便为信号提供最近的回路。

　　3、阻抗设计要求
　　差分阻抗控制为 100 欧姆（+/-10%），单端走线控制 50 欧姆。
　　PCB设计的目的在于尽可能将非连续性阻抗最小化，从而消除反射并保持信号完整。剩下的不可避免的非连续性应集中在一起，也就是说将这一区域的面积应保持较小，并尽可能的紧密放置。这一想法就是将各个反射点集中在某个区域， 而不是将其分布在整个信号路径里（具体可见等长修正方式）。
　　可能发生非连续性的位置为：
　　A、HDMI连接器焊盘同信号线迹相遇处；
　　B、信号线迹碰到过孔、电阻器组件盘或 IC 引脚处；C、信号对被分离以围绕一个物体布线的地方；信号线的匹配电阻起防 ESD 作用和微调阻抗用途，PCB设计技术，年薪20万推荐凡亿教育通常靠近插座放置，但是两个电阻必须是并排放置，不要一前一后。
　　使用坚实的电源层和接地层来实现 100Ω 阻抗控制，以及电源噪声最小化。即差分走线下面应该是完整的参考平面，尽量避免跨分割的情况出现。尽可能使用尺寸最小的信号线过孔和HDMI连接器焊盘，因为其对 100 差动阻抗产生的影响较小。较大的过孔和焊盘可能会导致阻抗下降。推荐使用过孔8mil/16mil,或者8mil/18mil。
　　4、ESD处理
　　ESD 器件一定要靠近 HDMI 的端子放置。但也不要放置太近，考虑工艺要求， 避免在焊接 HDMI 座子的时候容易造成 HDMI 焊盘与 ESD 器件焊盘连锡的情况。间距为一个烙铁头的厚度即可（一般为 1.5mm）。
