延迟节能灯电路图
发布时间：2011-2-18 11:58
发布者：circuit_share

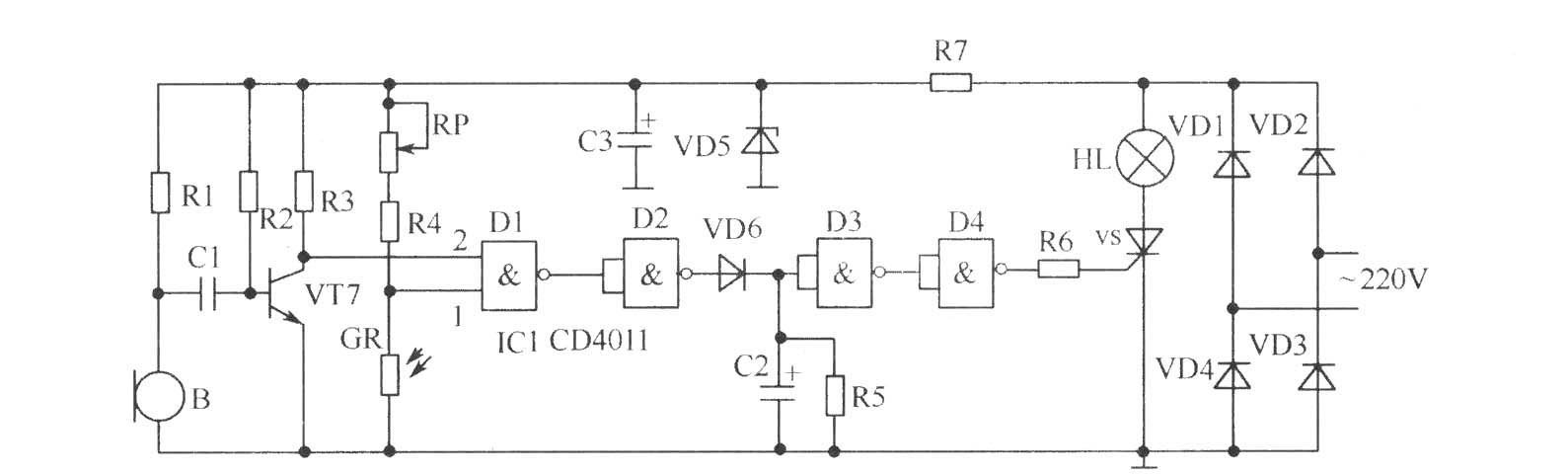

如图所示的延迟节能灯是一种声光双控延迟节电照明灯。它可以直接取代普通照明开关而不必更改原有照明线路，白天或光线较强的场合即使有较大的声响也能控制灯泡不亮，晚上或光线较暗时遇到声响(如说话声、脚步声等)后灯自动点亮，经约30s(时间可设定)自动熄灭。适用于楼梯，走廊等只需短时照明的地方。二极管VD1～VD4组成桥式整流电路将市电变成脉动直流，再经R7限流，VD5稳压，C3滤波输出8V直流电，为集成块CD4011及三极管VT7提供电源。元器件选择：与非门D1～D4可用一块2输入端四与非门CD4011数字集成电路。VS为MCR100-8型等小型塑封单向晶闸管。整流二极管VD1--VD4可用1N4007型普通硅整流二极管，VD5选2CW56型8V稳压二极管，VD6可用1N4148型普通硅开关二极管，VT7可用9013型等硅NPN三极管。GR为MG45型光敏电阻器，其余电阻均用RTX-1／8W型碳膜电阻器，其中R1为22kΩ，R2为22MΩ，R3为33kΩ，R4为47kΩ，R5为1.5MΩ，R6为5.10Ω，R7为240kΩ，RP取W106-2-2型100kΩ玻璃釉预调电位器。C1用CT1型瓷介电容器，C2、C3用电解电容，且C1取0.1μF，C2取22μF／16V，C3取100μF／16V。B为CRZ2-113F型驻极体电容话筒。 |
