新颖的自行车充电器电路

发布时间:2011-2-18 11:51    发布者:circuit_share
关键词: 充电器 , 自行车

[tr]

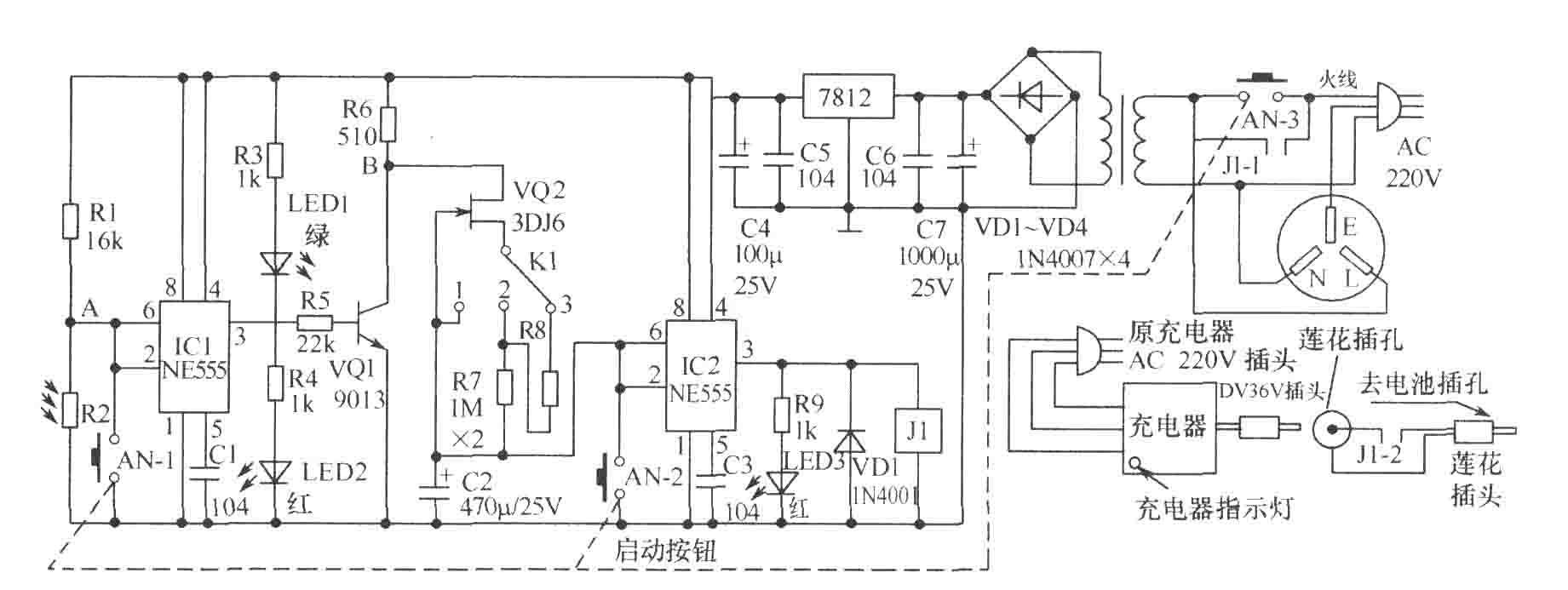

这种充电器是用于电动自行车充电。它的特点是一旦充满电量就立即停止。 (1)工作原理:将充电器AC220V三线插头插入该装置的交流电源插座中,36V插头插入该装置的莲花插孔中,再将该装置的AC220V三线插头接入市电(以上部分插好后无需再动)。充电时,把该装置“去电池插孔”的莲花插头插入电动自行车电池充电插孔中即可。按下启动按钮AN,AN-1、AN-2、AN-3接通,充电器与AC220V电源接通;由于AN-2接通,IC2的2、6脚接地,3脚输出高电平,继电器J1吸合,J1-1闭合自锁,使 AC220V电压保持,J1-2闭合给电池充电,LED3红色发光二极管点亮,表示装置充电工作正常。由AN-1接通,IC1的2、6脚接地,3脚输出高电平,LED2红色发光二极管点亮,表明充电器处在大电流充电状态。当充电器工作在大电流充电状态时,其上双色发光二极管中的红色发光二极管点亮,使光敏电阻R2阻值变小,A点电位低于(2/3)Vcc(12V×2/3=8V),3脚为高电平;当电池快充满时,充电器上双色发光二极管中的绿色发光二极管点亮,光敏电阻R2阻值变大,A点电位上升到(2/3)Vcc,IC1的3脚变为低电平,这时LED2熄灭,LED1绿色发光二极管点亮,表明充电器处在涓流充电状态。由于IC1的3脚变为低电平,VQ1截止,B点电位升高,经过VQ2、 R8、R7向电容C2充电,当C2电位上升到8V,即IC2的2、6脚电位上升到(2/3)Vcc时,IC2的3脚变为低电平,LED3熄灭,继电器J1失电,J1-1、J1-2断开,电路自动断电,停止工作。选择延时时间的开关K1置1时,不延时;置2时延时约1h;置3时延时约2h(冬季延时约2h,其他季节延时约1h或不延时),改变R7、R8阻值可改变延时时间。为了不受外界光的影响,将不透明的塑料笔管截取约2cm长,用101胶粘在充电器发光二极管处,另将光敏电阻R2引脚穿过一比笔管更细的塑料管,把光敏电阻和塑料管插入笔管中;为了使红光变绿光时光敏电阻阻值变化较大,需要在发光二极管和光敏电阻之间插入一红色滤色镜片。B点左边电路用来检测充电器充电时是红灯还是绿灯(由于充电器一年保修期未到,不能打开,只能用光敏电阻在充电器外边做文章),若充电器不是智能型的,则不好检测,这时可将B点左边的电路舍去,采用延时的方法自动断电,也可以防止过充电。 (2)制作与调试:制作时可按照常规方法进行即可成功。调试时由于元件参数不尽相同,装好后需调整R1电阻,使充电器指示灯发红光时A点电位在(2/3)Vcc以下(调为6.6V),当充电器指示灯变为绿光时,A点电位升高到8V,IC1的3脚变为低电平,红色LED2熄灭,绿色 LED1点亮。
本文地址:https://www.eechina.com/thread-54554-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
