2块BA6104五位LED电平表驱动集成电路构成的10点LED电平显示电路图

发布时间：2011-2-17 16:36 发布者：circuit_share

2块BA6104五位LED电平表驱动集成电路构成的10点LED电平显示电路

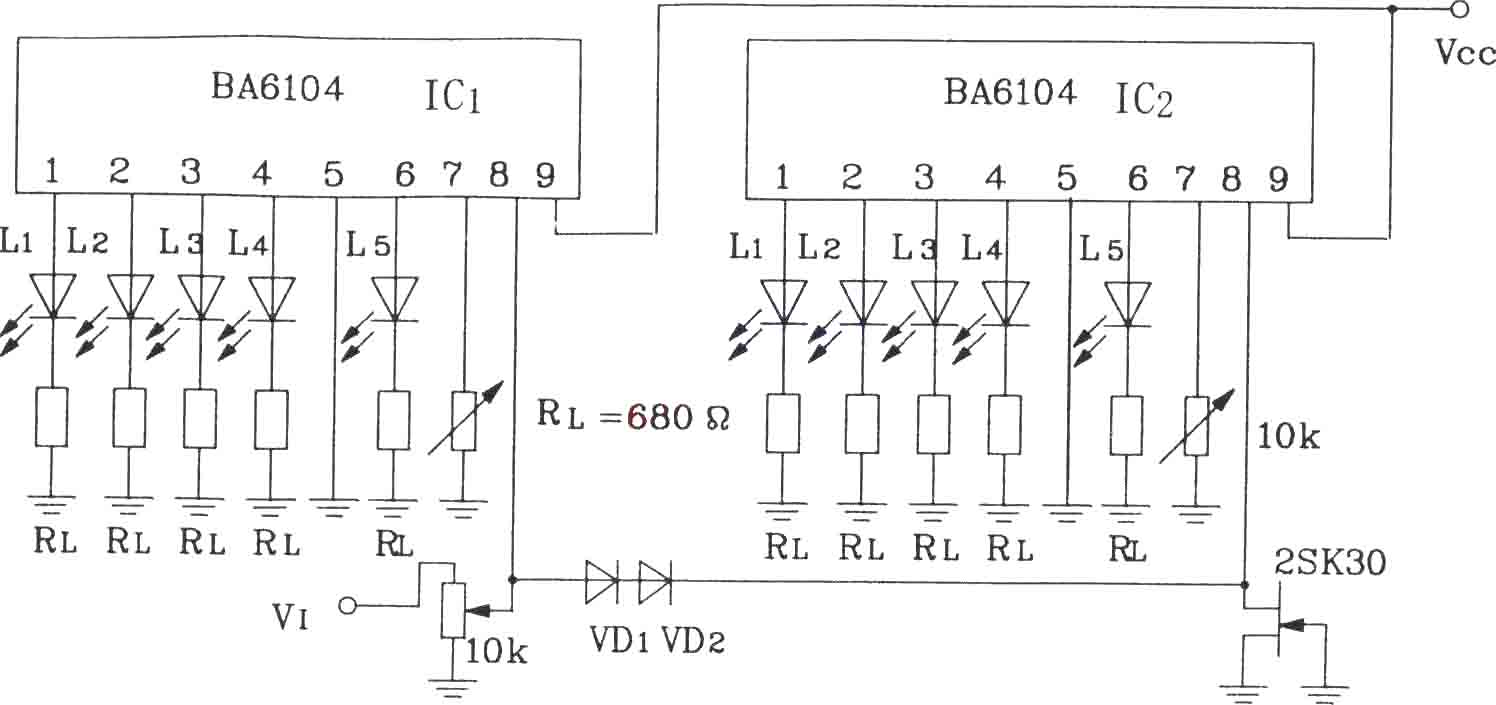

由两块BA6104构成的10点LED电平显示电路见图所示，调节IC1第7脚的Vref，使IC1中L1～L5 5只LED全亮；调节IC2第7脚的Vref使IC2的L1～L5 5只LED全亮，此亮灯电压是IC1的2倍，发光顺序为IC1的L1～L5到IC2的L1～L5。
