BA6104五位LED电平表驱动集成电路基本应用电路图

发布时间：2011-2-17 16:36 发布者：circuit_share

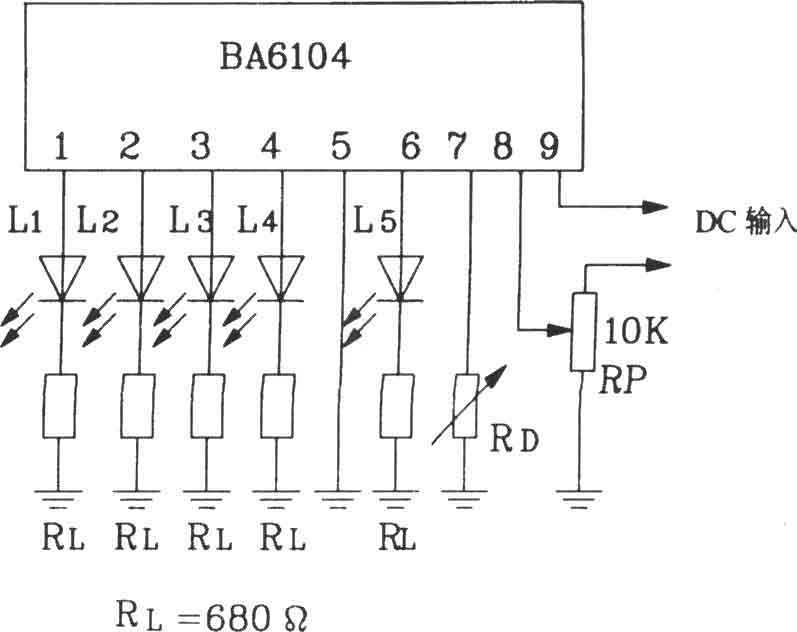

BA6104由于输入级采用了PNP复合晶体管基极输入方式，因此其输入阻抗很高。输出级采用射极跟随器形式，调整图中LED外接电阻RL，可改变LED驱动电流。7脚外接一电阻可改变Vref，当7脚开路时，基准电压Vref由IC内部控制，其值近似为1V。若要求LED显示电平低于1V时，只需在7脚与地之间接一电阻RD，则可降低Vref，如图中；若要求显示电平高于1V，只须在7脚与电源Vcc之间接一电阻R，则Vref会升高，其关系式为：Vref=[Vcc+0.75R(kΩ)]]／[0.75R(kΩ)+1]。
