竞赛用的计时钟电路图
发布时间:2011-2-17 16:27 发布者:
circuit_share
关键词:
计时钟
,
竞赛

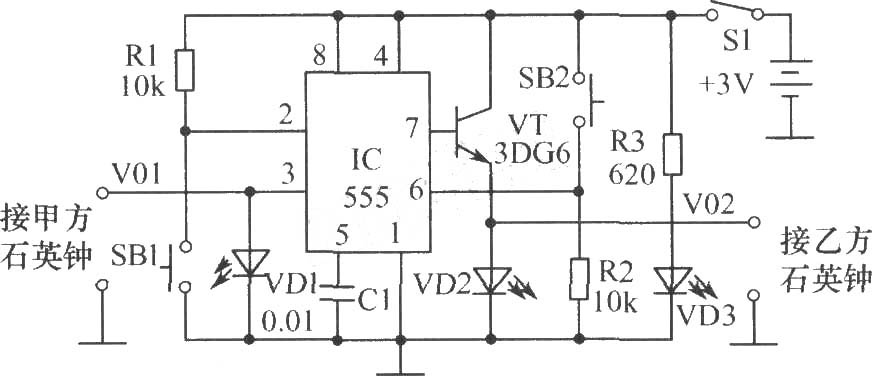

如图所示为竞赛用的计时钟,它采用
555
电路
组装而成,具有电路新颖、性能可靠、制作容易、直观有趣的优点。555电路有双极型(TTL)和互补金属氧化物
半导体
型(
CMOS
)
集成电路
两大类。它是一种应用十分广泛的集成电路,外围只需加上少量元件,便可以很方便地组成单稳、双稳、无稳电路。
元器件选择:IC选择双极型CD555时基集成电路。VT选择3DG6
三极管
。VD1~VD3选择Φ5mm的。计时钟选用指针式石英。
