让电话发出音乐声

发布时间:2011-2-17 16:11    发布者:circuit_share
关键词: 电话 , 音乐声
现在手机有了彩铃功能,它用各种语言、歌曲音乐来代替原来的单调振铃声,使人感到很新颖。可用玩具小手机中的芯片把家中固定电话的单调振铃声改为音乐声。下图为HA3288(22)P/TDL(LCD)“小霸王”电话机的振铃电路。为了减少原电路的改动,仅将振铃电路中扬声器的两根导线焊开。被焊开的两根导线为断点A、A'。

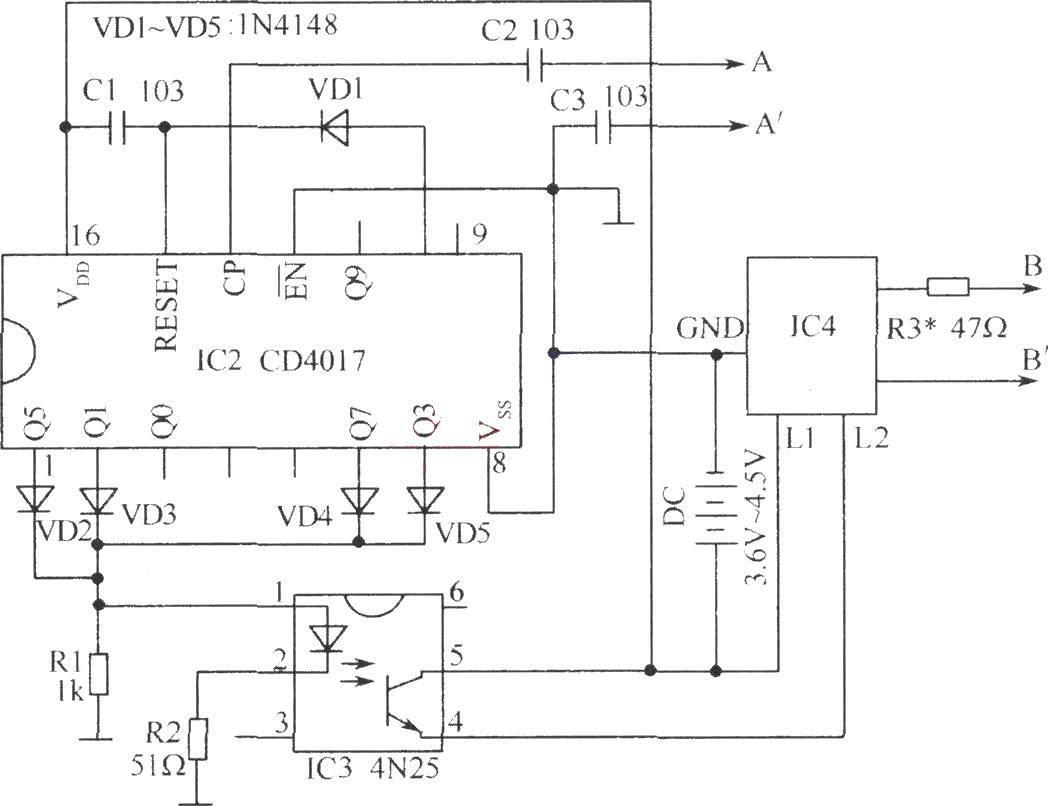

A、A'两根导线经下图电容C2、C3与IC2的14脚和“地”(GND)相连接。被焊开的扬声器上的接线柱两点为B、B'断点,此两点分别连接到下图IC4的B、B'点。此图为新增的振铃触发电路。




同一办公室有多台话机时,来电话时会让人一时难以区分究竟是哪部电话在振铃。如将邻近的电话振铃改为不同的音乐声则可解决这一问题,如图所示的电路能改电话机振铃声为音乐声。图中IC3是音乐集成电路,IC1、IC2是光电耦合器。正常挂机状态下,IC1截止,IC3无输出,喇叭SP不响。来电话时,交流振铃电压使IC1内发光二极管发光,光敏管导通,将IC3触发,输出信号由VT1放大后推动SP发出音乐声。电话摘机后,机内产生的6V~10V直流电压使IC2工作,光敏管与V12组成的复合管饱和,将IC3输信号短路,SP停止发声,可以进行通话。挂机后,电路回到待机状态。
