5W开关驱动电源芯片SM7012低功耗,效率高电源管理ic电路设计

发布时间:2018-8-3 10:33    发布者:qq2355773792
关键词: 开关电源适配器 , 驱动电源管理ic , SM7012

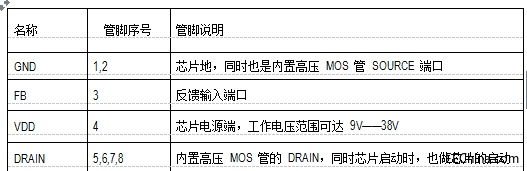

SM7012 芯片工作电压范围宽,达到 9V——38V,此特性可以很方便的应用在某些特殊的

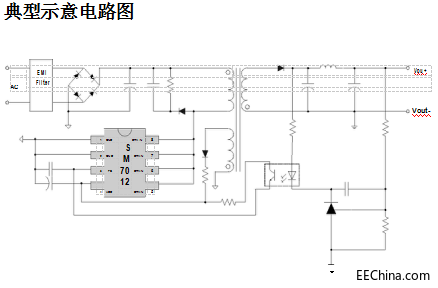

领域,比如电池充电器等。当开关电源启动后,C2 电容上的电压会通过 T2 原边线圈、

芯片内部的高压启动 MOS 管向芯片 VDD 电容
C4 充电。当 C4 电容电压达到 16V,内部高压启动 MOS 管关闭,同时 PWM 开启,系统

开始工作。当 C4 电容电压下降到 9V 以下,关闭 PWM 信号,同时芯片将会产生复位信

号,使系统重新启动。这就是欠压保护。







SM7012.pdf (5.32 MB)
