60MHz晶体振荡器电路
发布时间:2011-2-17 12:18 发布者:
circuit_share
关键词:
60MHz
,
晶体振荡器

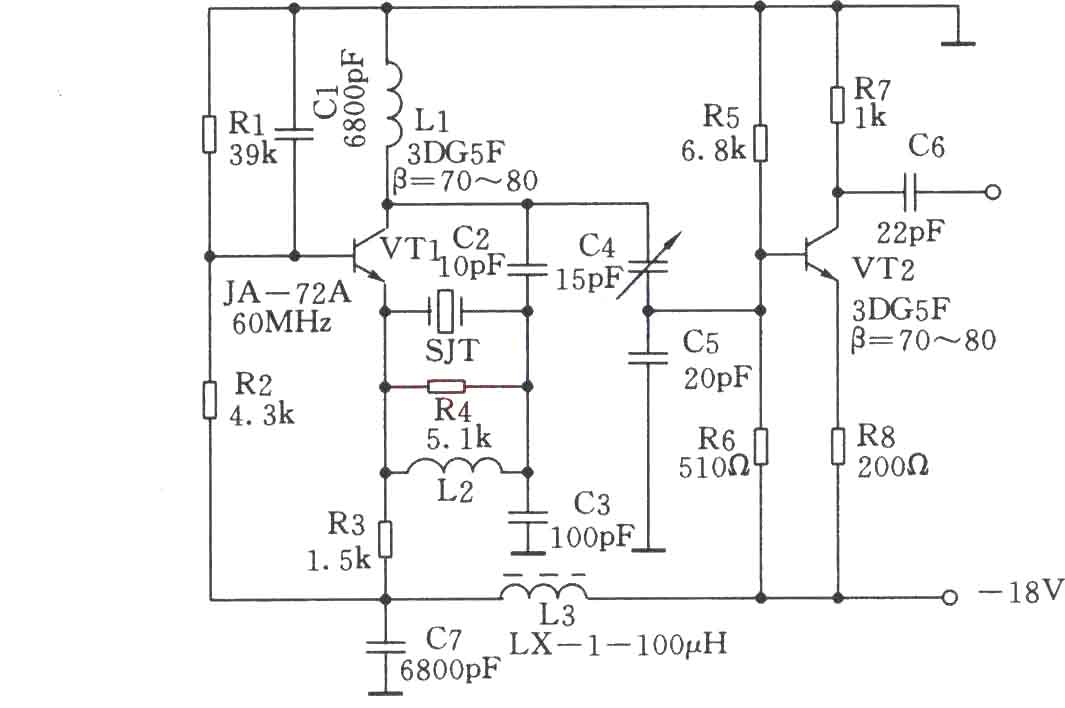

如图所示为60MHz晶体
振荡器
,主要是由晶体振荡
电路
和缓冲放大电路等组成。晶体
三极管
VT1为60MHz的晶体振荡器,振荡器的输出送至晶体三极管VT2的缓冲
放大器
进行信号放大,它的发射极有较大的反馈,使振荡器更稳定。
电阻
R5、R6为偏置,R7为负载电阻,信号通过
电容
C6耦合输出60MHz的高频信号。VT1集电极回路由
电感
L1及电容C4、C5组成并联谐振回路,调节空气可变电容 器C4,使回路谐振在振荡频率60MHz上,电感L3和电容C7组成去耦电路,其作用滤除电源中的高次谐波,以保证频率波形的纯度。
