70MHz晶体振荡器电路
发布时间:2011-2-17 12:17 发布者:
circuit_share
关键词:
70MHz
,
晶体振荡器

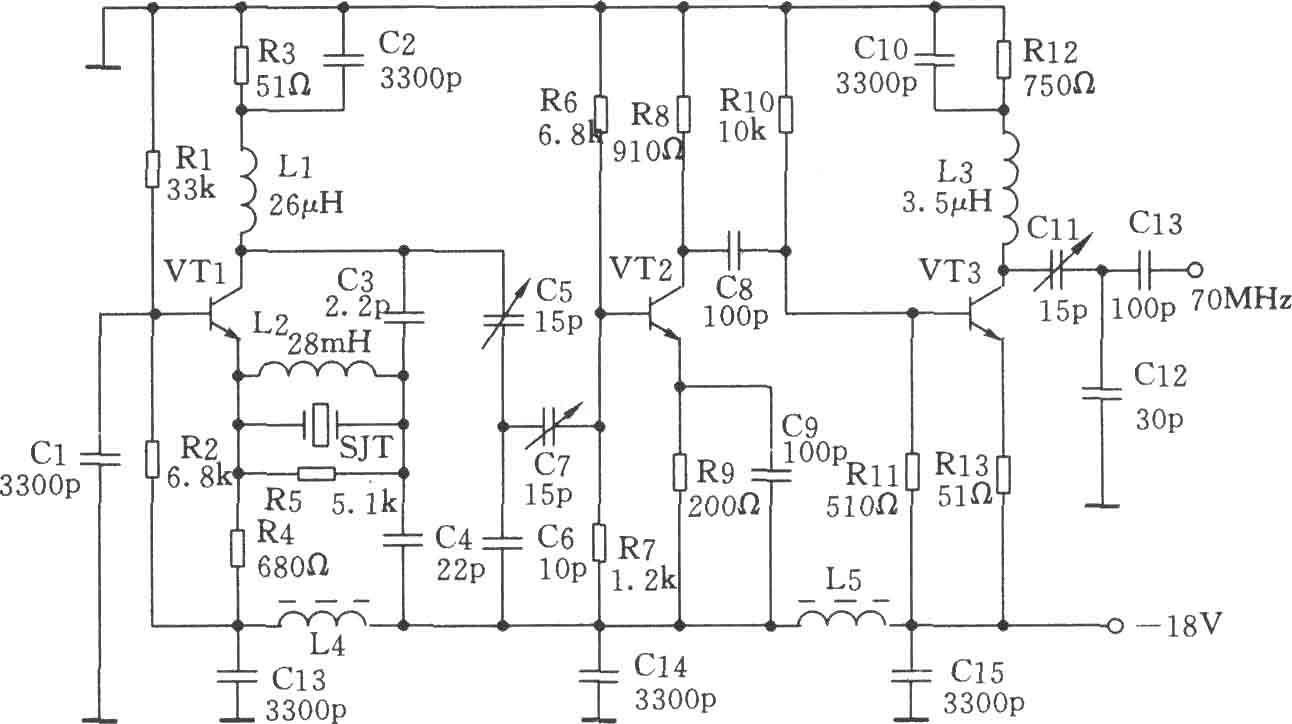

如图所示为70MHz晶体振荡
电路
。它由晶体
振荡器
、缓冲
放大器
、选频放大器等组成。它的主要功能是把晶体振荡器输出的弱信号,通过放大电路,再经选频放大后,输出70MHz的基频频率信号。
元器件选择:
三极管
VT1:3DG5F,β≥100;VT2、VT3:G711D或3DG5F,β=60~80;石英晶体SJT:
JA-72A-70MHz;色码
电感
L4、L5:LX-3A-5.6μH。其它元件参数值如图标注。
