70MHz并联晶体振荡器电路
发布时间:2011-2-17 12:17 发布者:
circuit_share
关键词:
并联
,
晶体
,
振荡器

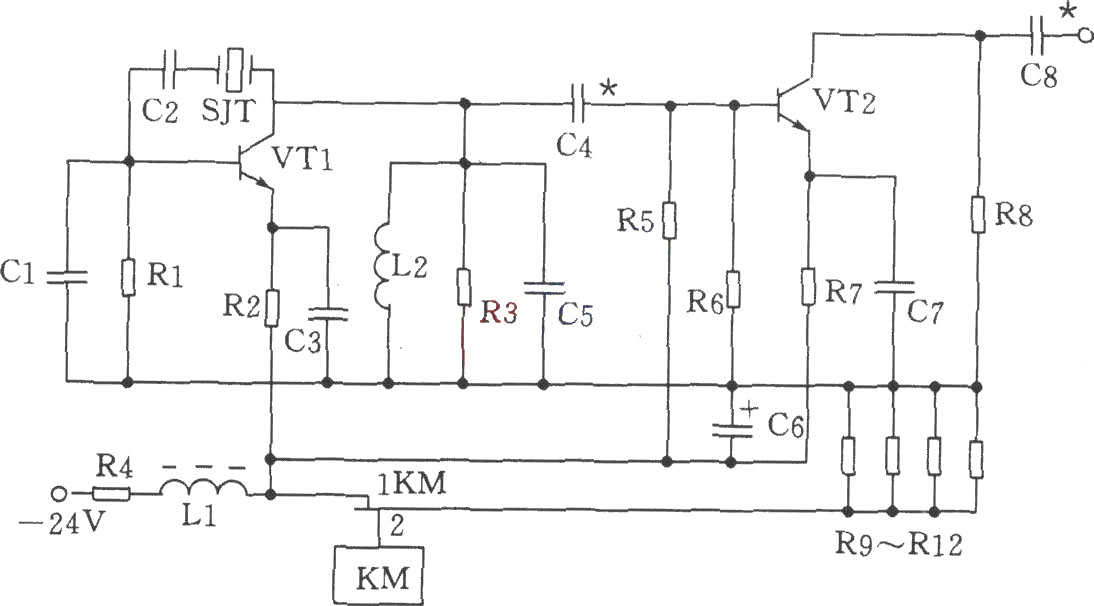

如图为70MHz并联型晶体振荡
电路
。
振荡器
主要是由
三极管
VTl、晶体SJT及
电容
C1、C5等元件组成。
元器件选择:
电容C1为20p,C2为100p,C3、C7为820p,C4为56p,C5、C8为47p,C6为47μF/50V。电
感L1为22μH(色码
电感
),L2为0.3μH。
电阻
R1为1.6kΩ,R2为1kΩ,R3为750Ω,R4为
180Ω、1W,R5为1.3kΩ,R6为3kΩ,R7为360Ω,R8为470Ω,R9~R12为300Ω、2W。三极管VTl、VT2选3DG828,65≤β≤115。晶体SJT用JA98型-70MHz。
继电器
KM为JUC-1M。
