1488kHz信号发生器与分频器电路图

发布时间:2011-2-17 11:56    发布者:circuit_share
关键词: 1488kHz , 分频器 , 信号发生器

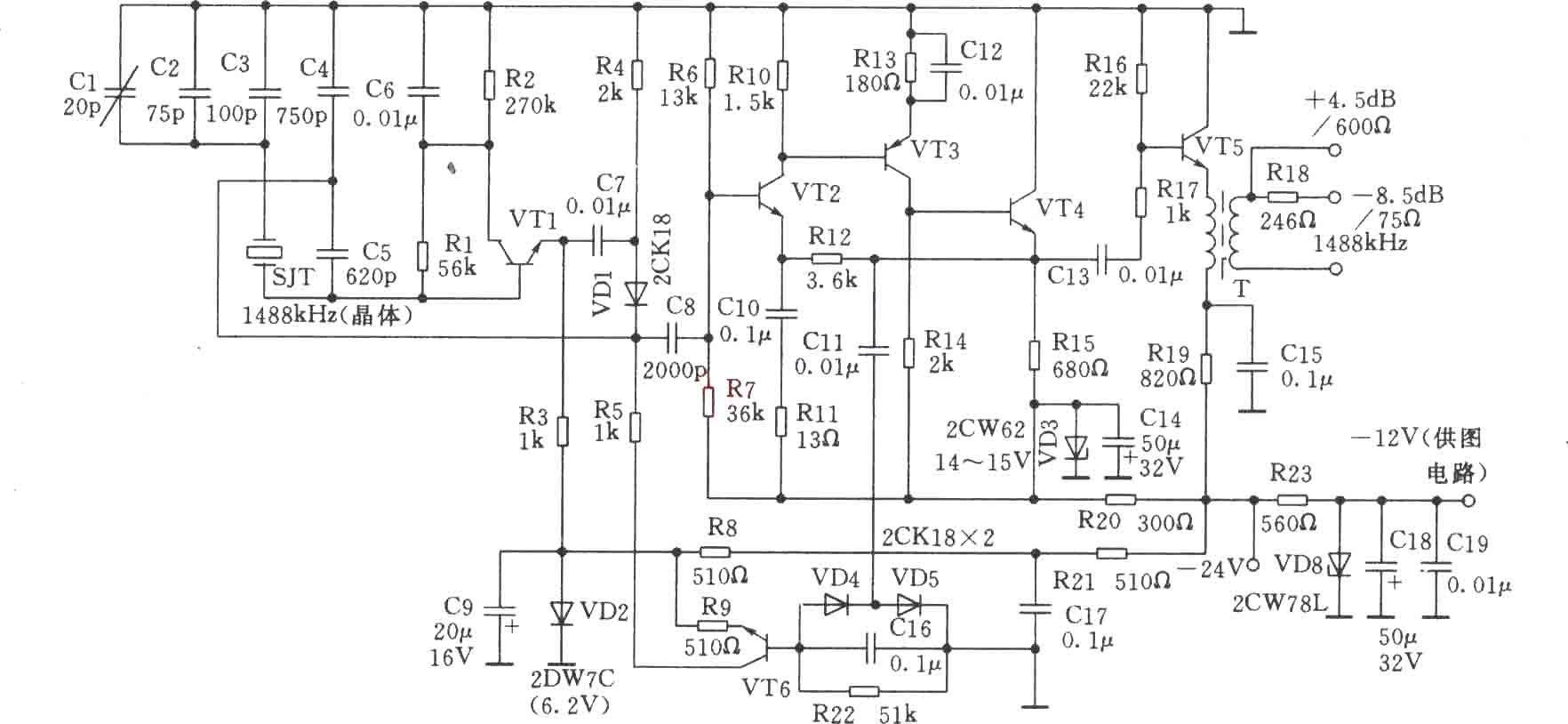

1488kHz主振器用石英晶体谐振器稳频,其输出由分频器进行分频,而得到4kHz、12kHz、124kHz三种不同的方波信号输出。电路如图所示。三极管VT1、VT2、VT4、VT6:3DG6C、β=50~85,VT3:3CG3D、β=50~85,VT5:3DG1308、β=65~115。变量器T:采用罐形铁氧体,型号为MTT22F。L1-2Φ0.35mm高强度漆包线,绕制36匝。L3-4Φ0.31mm高强度漆包线,绕制21匝。A1~A9:为SG8228的D型CMOS、触发器,每块集成电路有两个D触发器组件。A10、A11:为5G8058型与门集成电路,每块电路有两个与门组件。其它元件的数值如图标注,无特殊要求。
