带你了解100G光模块的发展和主要类型

发布时间:2018-7-20 14:30    发布者:chaser12
随着信息化时代的到来,全球信息爆炸式增长,据工信部统计数据,全球大数据进入加速发展时期,数据总量每年增长50%,这就导致对信息传输通道容量的需求也飞速提升。
光通信已成为主流的通信模式,作为重要节点的光模块也不停的更新换代,从早期的155M1G2.5G10G,再跨越到现在最火热的40G100G,以及即将进入的200G400G时代。速率提升的同时,客户需求提升端口密度,模块朝着小型化、低功耗方向发展,模块封装类型在不断变化,在此主要介绍一下100G光模块的发展及主要类型。
封装类型

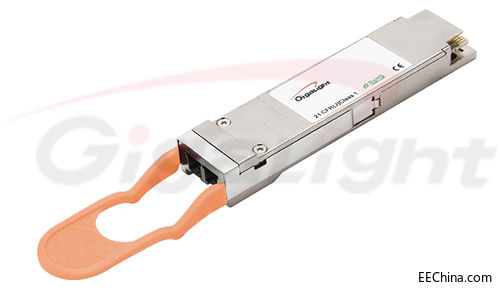

100G光模块的主流封装主要有CXPCFPCFP2CPAKCFP4CFP8QSFP28,随着近几年的发展,CFP系列产品发货量逐渐减少,QSFP28封装以更小的尺寸、更低的功耗已经全面胜出,而且刚刚兴起的200G400G封装也多数采用QSFP-DD封装。目前大多数光模块公司均有QSFP28封装的100G系列产品上市。易飞扬的QSFP28产品包括SR4CWDM4 2kmPSM4LR4-liteLR4ER4等全系列收发器AOC
二、100G模块标准
光通信行业相关的标准主要是来自IEEEITU以及多源协议MSA行业联盟等机构, 100G模块有多个标准,如下表所示,客户根据不同的应用场景可以选用性价比最高的模块类型。
300m以内短距应用中多采用多模光纤,VCSEL激光器,500m-40km传输多采用单模光纤,DFBEML激光器,更长距离的传输就用到相干模块;
总的来说,光模块速率越高、传输距离越长、温度环境越宽,成本就越高。很多客户在升级换代产品时也会考虑到已有的光纤系统,希望采用相同接口类型的模块,以便节省光纤资源投入。
三、100G主流架构与特点
模块都是基于现有的技术标准去开发,整个产业链的相关企业也是跟随标准去开发相应产品,不同厂商的设计方案基本上大同小异,外观方面都是长的一个模样(必须符合协议要求的尺寸、拉环颜色),能创新的地方更多的是在器件封装、生产工艺,友商之间拼的就是采购成本、生产良率、产品可靠性。
当前市场上100G应用的接口技术主要有以下几种:
1100G-SR4光模块
短距离应用占了整个市场的50%以上,大部分数据中心的应用举例不超过500m。此方案符合IEEE802.3ba,于2015年正式发布,采用8芯多模光纤并行传输,光纤类型多用OM3OM4,模块接口采用12MPO(有点小贵),中间4芯不启用,每个通道支持25G,与40Gbase-SR4接口保持一致,示意图
该方案特点:接口模型与40GBase-SR4完全一致,采用MTP/MPO光纤连接器对接,原物理光纤链路可以保持不动,节省光纤投入成本,常规OM3OM4多模光纤可以传输70m100m的距离。
2100G-SWDM4
SWDM (Short Wavelength Division Multiplexing)是指短波段波分复用技术,类似CWDM4LWDM4单模方案,通过MUX/DMUX实现合分波,在一芯多模光纤上传输4个波段的光信号。四个波段的窗口分别是850nm880nm910nm940nm
方案特点:光纤接口采用多模双工LC接口,需要2芯多模光纤,采用WBMMF光纤传输距离可传输300m,采用常规OM4光纤,可传输100m,节省了光纤成本。
3100G-PSM4
该方案遵循PSM4 MSA标准,采用单模光纤并行传输,8芯单模光纤,四发四收,实现4x25G传输,模块接口采用12MPO接口,中间4芯光纤不启用,光纤传输模型类似100GBase-SR4,差别在于PSM4采用单模并行光纤,激光器波长为1310nm
方案特点:使用单模MTP/MPO光纤连接器进行对接,采用OS2单模光纤(G.652CG.652D)可传输500m,节省了MUX/DMUX,降低了对激光器的要求。
4100G-CWDM4
遵循CWDM4 MSA标准,基于单模粗波分复用技术,模块采用单模激光光源,LC双工接口,4个波长为1271nm,1291nm,1311nm,1331nm,通过合分波后进行传输,传输距离可满足2km
方案特点:对比传统LR4方案,加大了波长间隔,选用非制冷DML做光源,在2km传输应用中有一定的价格优势。
四、结束语
100G模块市场发货已经赶上10G的发货量,未来几年内需求旺盛,各收发器厂商都把100G产品作为重点开发,可以预见竞争也会越来越激烈,红海时代即将到来,请各位同仁做好准备吧。
易飞扬(gigalight)是一家专有的设计为客户提供一站式光网络器件和低成本的产品全球供应商,更多详情,请拨打我们的服务热线:0755-26734300。联系邮箱:sales@gigalight.com.cn
