勇敢的芯伴你玩转Altera FPGA连载85:FPGA片内RAM实例之RAM配置

发布时间:2018-7-17 22:21    发布者:rousong1989
勇敢的芯伴你玩转Altera FPGA连载85FPGA片内RAM实例之RAM配置
特权同学,版权所有
配套例程和更多资料下载链接:
http://pan.baidu.com/s/1i5LMUUD
         在RAM的第一个配置页面中(即“ParameterSettings à Widths/Blk Type/Clks”页面),如图所示进行配置,这里设置RAM的位宽为8bits,深度为32个words。其他设置如图9.41使用默认设置。
图9.41 RAMWidths/Blk Type/Clks配置页面

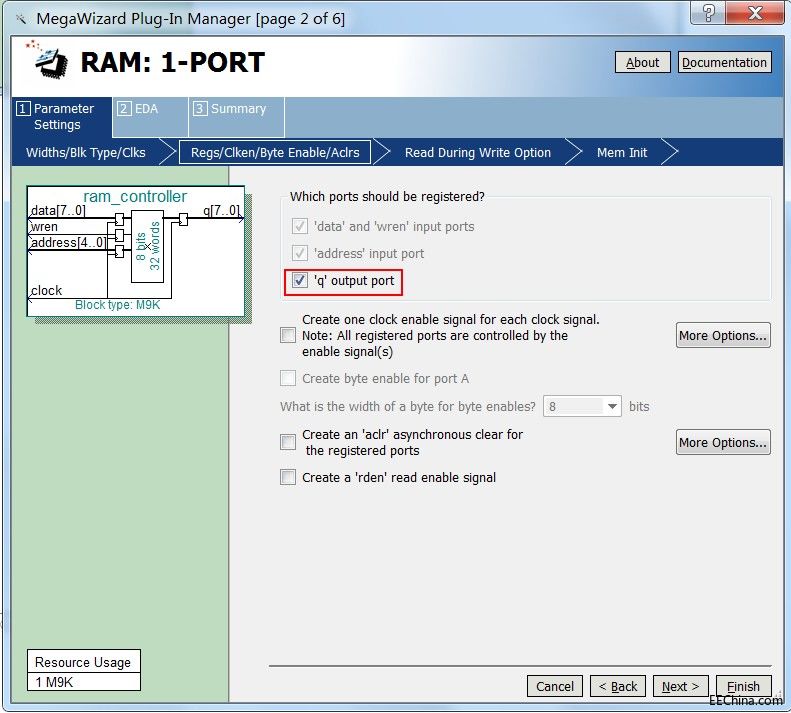

         如图9.42所示,第二个配置页面(即“ParameterSettings à Regs/Clken/Byte Enable/Aclrs”页面)勾选“’q’ output port”。
图9.42 RAM Regs/Clken/Byt Enable/Aclrs配置页面
         其他几个页面使用默认设置,最后我们在Summary页面中,如图9.43所示,确保勾选上ram_controller_inst.v文件的选项,该文件是这个IP核的例化模板。
图9.43 RAMSummary配置页面
         点击“Finish”完成IP核的配置。
         如图9.44所示,我们可以在文件夹“…/ip_core/ram”下查看生产的IP核相关源文件。
图9.44 RAM IP源文件所在文件夹
         例化模板ram_controller_inst.v打开如图9.45所示,复制到工程源码中,对“(  )”内的“*_sig”信号接口更改并做好映射,就可以将其集成到我们的设计中。
图9.45 RAM IP核例化模板
         如图9.46代码所示,在我们的设计中,我们将RAM的时钟(clock)、地址(address)、写入数据(data)、写数据使能信号(wren)和读出数据(q)分别映射连接。
图9.46 RAM IP核在实际代码中的例化
