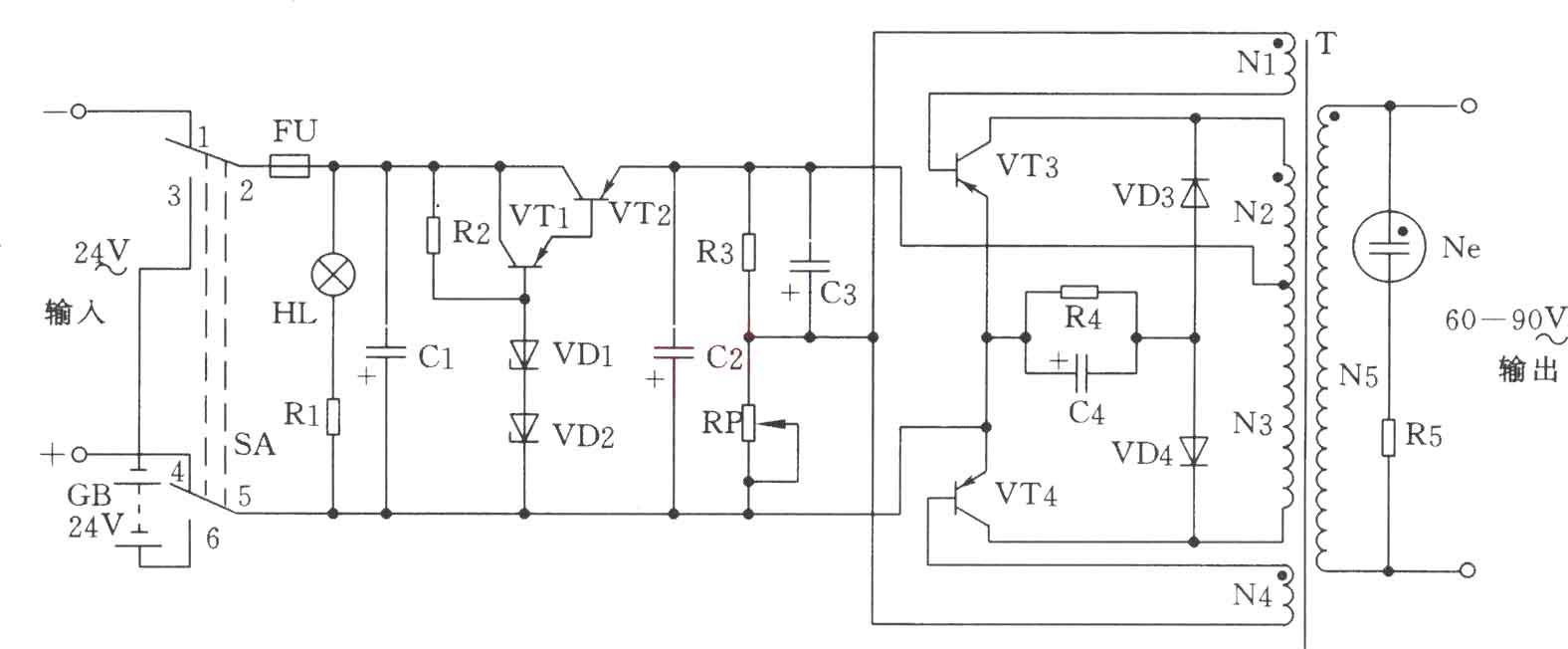

晶体管铃流发生器电路
发布时间：2011-2-16 15:20
发布者：circuit_share
|
晶体管铃流发生器是将直流电压24V变换为60～90V的交电铃流电压，用来供给通讯设备的振铃之用，如载波机、高频终端机、有线电话等。 1．技术性能 (1)输入电源：直流24V±10％； (2)额定输出：60～90V之间交流； (3)频率：20Hz±5Hz； (4)工作条件：温度为+5℃～+40℃，相对湿度≤80％的环境下，可以24小时连续使用。 2．元器件选择 电容Cl、C2选1000μ／50V，C3选200μ／50V，C4为10μ／150V。电阻Rl为200Ω、1／2W，R2为1kΩ、lW，R3为3.6kΩ、2W，R4为5.1kΩ、lW，R5为20kΩ、1W，以上均为金属膜电阻。电位器RP为33Ω、lW。稳压二极管VDl为2CW75，VD2为2CW73。二极管VD3、VD4为2CPl3。三极管VTl为3AD638，VT2、VT3为3AD30C。信号灯HL用XDX-24V、0.5A，氖灯采用NH0-4C(60V、lmA)。电源开关SA为KN3-3(双刀双掷开关)。保险FU为BGXP-1型2A熔管。变压器T采用硅钢片材料，铁芯截面积38×45mm2。Nl、N4为Φ0.25mm高强度漆包线绕制39匝，N2、N3用Φ0.49mm高强度漆包线绕制l89匝，均双线并绕。N5线径Φ0.35mm高强度漆包线绕制840匝。  |
