RF2104构成的830MHz中功率放大器原理电路图
发布时间：2011-2-16 12:25
发布者：circuit_share

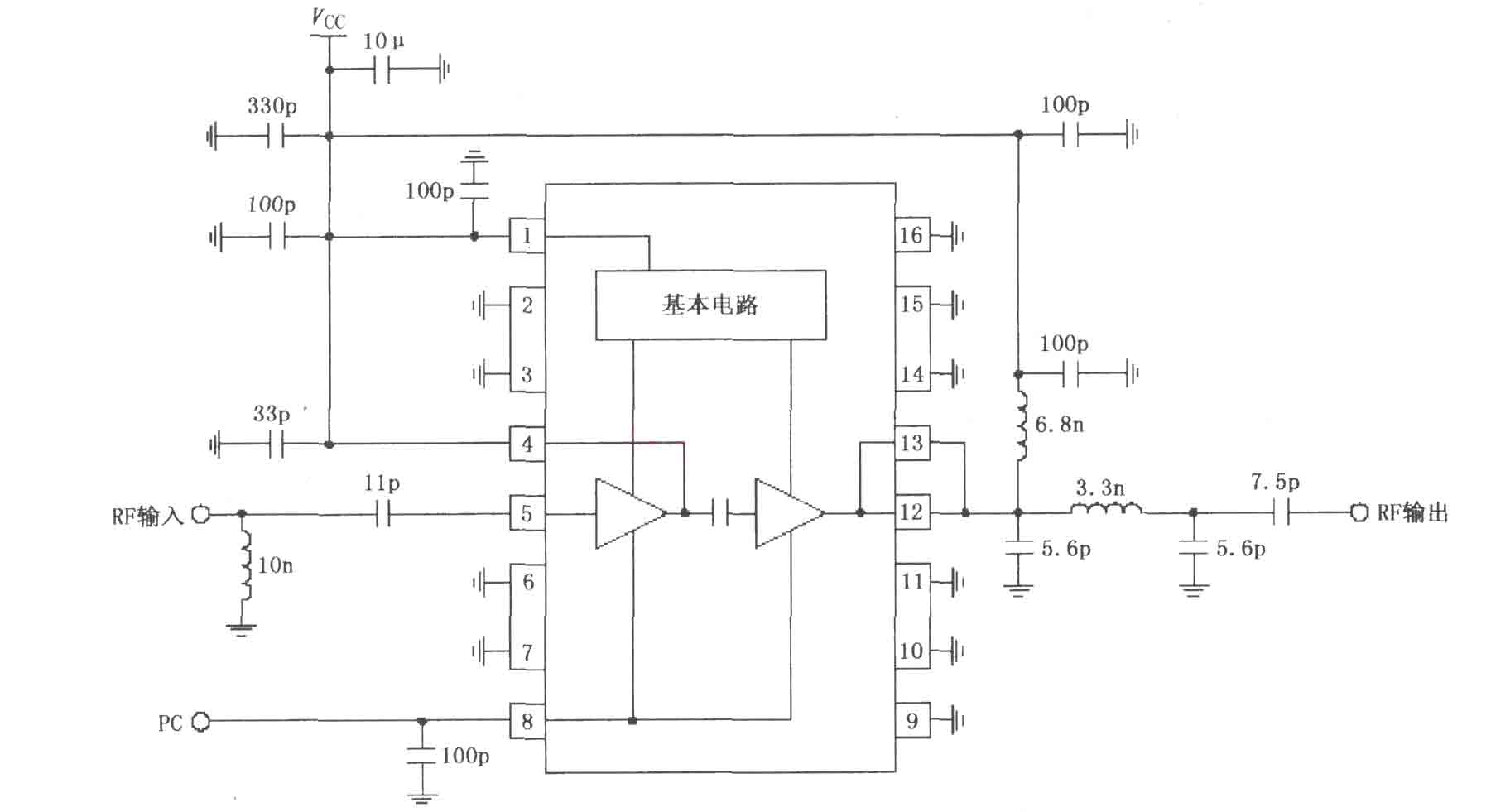

如图所示为由RF2104构成的830MHz功率放大器原理电路。射频信号(RF)由5脚输入，经过前置放大器、末级功率放大器放大后由12脚输出。5脚有直流电压，因此在5脚外加一个隔直耦合电容，同时并联一个分流电感(10nH)，5脚输入阻抗为50Ω。输出端12、13脚在芯片内部已连接，通常将13、14脚在外部连接在一起作为信号输出，输出接匹配网络，使放大器输出阻抗与之匹配，该脚负载阻抗为5+j0Ω时可获得最大输出功率。13、14脚在外部连接在一起也作为末级功率放大器电源供电端。8脚接功率控制脚(PC)，该脚接0V和3V时可以控制增益，从而控制功率；当不需要控制增益时，可将该脚接到固定的2．5～3V电压；该脚接2．5V电压时流人该脚的最大电流为1mA。  |
