RF2132构成的线性功率放大器电路图

发布时间：2011-2-16 12:23 发布者：circuit_share

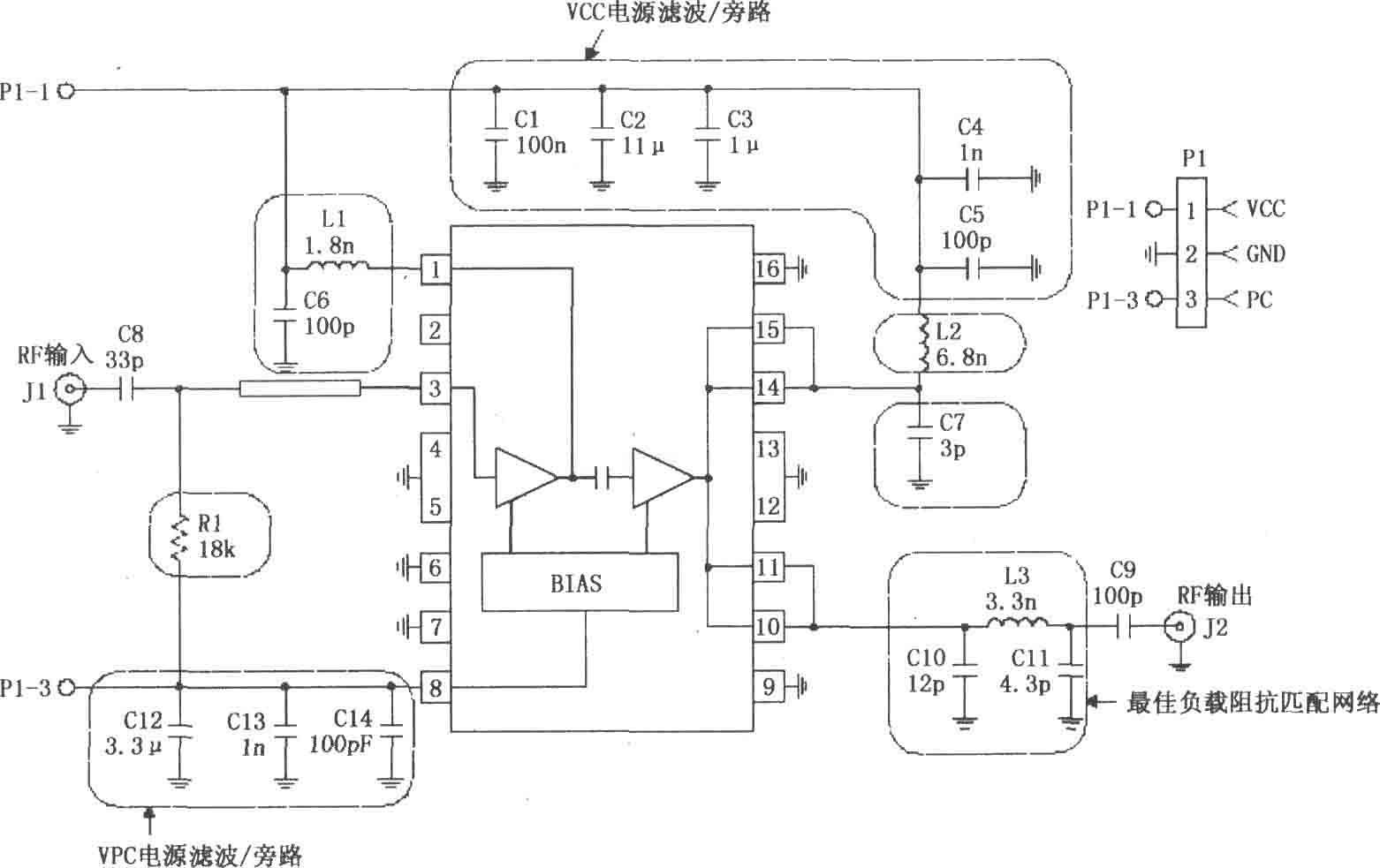

如图所示为由RF2132构成的线性功率放大器电路。射频信号(RF)由3脚输入，经过前置放大器、末级功率放大器放大后由10、11脚输出。3脚与内部放大器直接耦合，其外加一个隔直耦合电容，3脚输入阻抗为50Ω，但确切的阻抗值由1脚外接的内部级间匹配网络决定。L1为输出中心频率级间调整电感；R1可改进线性，增加第一级放大器偏流；L2为放大器输出级旁路电感；C7与14、15脚内部连线电感组成串联谐振，谐振频率为2f0，可有效短路输出的二次谐波，改善增益和效率。输出端10、11、14、15脚在芯片内部已连接。8脚接功率控制脚(PC)，可以控制该脚电压从而控制电源功率。在室温下，当电压为低电平时(0.5V或更低时)，放大器电源处于关断状态。Vcc=4.8V，Vpc=4.0V。
